怎么区分贴片电阻功率的大小？
作者： beat365唯一官方网站-陈平发表时间：2020-07-29 13:57:04浏览量：6116【小中大】
文本标签：贴片电阻功率
学过物理的人都知道，电阻就是用来阻止电流通过，来限制电流大小用的，对电子元器件起到保护的作用；另外电阻的作用还有很多，今天我们要讲的是怎么区分贴片电阻功率的大小？

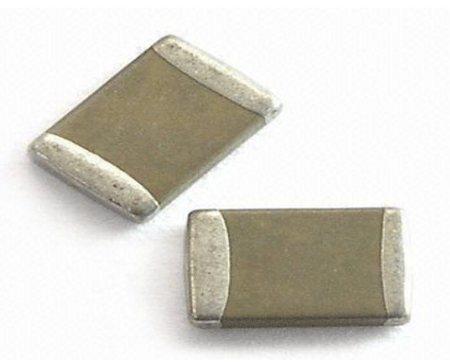

简单的方法就是根据外形体积、尺寸来进行区分，贴片电阻不同的封装尺寸是根据电阻外形来决定的，在业内一般有9种分装尺寸，所以判定贴片电阻功率的大小只需要根据封装尺寸来就行。
贴片电阻的封装尺寸用4位的整数表示。前面两位表示贴片电阻的长度，后面两位表示贴片电阻的宽度。根据长度单位的不同有两种表示方法，即英制表示法和公制表示法。
例如：0603是英制表示法，表示长度为0.06英寸，宽度为0.03英寸;又如：1005是公制表示法，表示长度为1.0毫米，宽度为0.5毫米。业内的惯例是用英制表示。目前最小的贴片电阻为0201，最大的为2512。
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%。±5%精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ。
为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示。这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。贴片电阻怎么看大小小编就为大家介绍到这里。贴片电阻的阻值大小一般还与温度，材料，长度，还有横截面积有关，所以，大家在选择时，一定要结合各方面的因素综合考虑。如何看大小也是我们应该要了解的，因为需要应用到贴片电阻，学会看阻值非常重要。
