电子元器件产品属于批量生产产品,每一批次都有自己的特定型号,而且不同的品牌表达方式也不一样,今天以风华高科为例,面对长长的数字型号我们要怎样去理解它呢?
型号:T G 05 D 1002 D T
1、产品代号,风华高科用T代表薄膜贴片电阻。
2、额定功率系列代号(单位是W):G表示1/2W,其他英文代号有:C:1/16W;D:1/10W;;E:1/8W;F:1/4W;
3、封装尺寸(型号)代号:05表示封装尺寸为0805.其他封装代号有:02/0402;03/0603;06/1206;10/2010;12/2512;需要说明的是1210封装没有简写形式,用完整的4个数字1210代表。
4、薄膜贴片电阻温度系数代号:
D:±5ppm/℃;
E:±10ppm/℃;
F:±15ppm/℃;
G:±25ppm/℃;
H:±50ppm/℃;

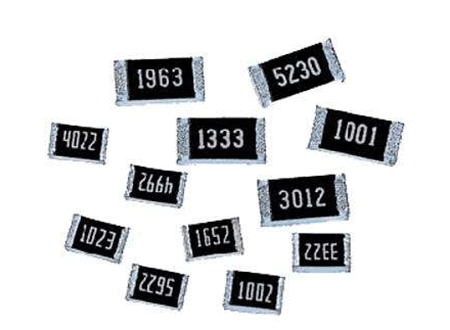

5、1002是电阻值代号:风华的薄膜贴片电阻和厚膜贴片电阻等一样采用三位数(E-24)或者四位数(E-96)表示法。前三位数字代表有效数字,第四位代表几次方,2就是2次方,1002的电阻值是10KΩ。
6、D是电阻值误差精度代号。风华高科生产的薄膜贴片电阻较高精度可以达到±0.01%即万分之一。足以满足各高精尖领域对电阻阻值精度的超高要求。
风华薄膜电阻精度用英文数字作为代号,其中:
T表示±0.01%即万分之一;
A:±0.05%即万分之五;
B:±0.10%即千分之一;
C:±0.25%即千分之2.5;
D:±0.50%即千分之五;
F:±1.00%即百分之一;
7、最后的T是电阻包装方式代号,表示该薄膜电阻采用常用编带包装,因为编带包装为常用的包装方式,也常常在型号表示中省略,其他包装方式是塑料盒以及塑料袋包装,并不常见。
以上就是对风华高科用T系列开头薄膜贴片电阻型号的详细解释,想要了解更多品牌相关型号的知识请继续关注我们。
