通过焦耳定律我们知道，导线阻值越大发热量就越大，当我们使用电动机时，电流通过线圈运动产生机械能，而其中有很大一部分电能会通过线圈本身发热而耗掉，这个时候为减少损耗，一些大型器件需要用到超低阻值贴片电阻。

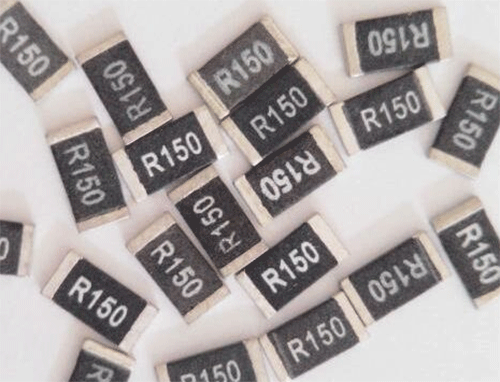

　　一、超低阻值贴片电阻详解

　　超低阻值贴片电阻阻值范围为10~1000mΩ，国内主要的品牌有风华高科、国巨、三星、TDK等。

　　1、封装尺寸：超低阻值贴片电阻封装有小尺寸0603、0805和大尺寸1206、1210、1812、2010、2512封装。封装与尺寸的对应关系请参看超低阻值贴片电阻规格书。

　　2、额定功率：1/16W~1W。0402封装高压电阻的功率从1/16W,2512封装电阻1W。

　　3、阻值范围：目前风华高科主要生产阻值范围在10~1000mR的超低阻值贴片电阻，超过这一阻值范围如果采购量较大可申请订制生产或选择其他系列电阻产品。(R是Ω单位的简写;注意常规阻值仅生产E-24系列，量大可定制。)。其中0402封装阻值范围是50mΩ~1Ω;0603和0805封电阻阻值范围是20mΩ~1Ω;1206~2512封装阻值范围是10mΩ~1Ω。

　　4、超低阻值贴片电阻的温度系数：超低阻贴片电阻的温度系数与电阻的阻值范围和精度范围均有对应关系，这主要是贴片电阻的生产工艺决定的，具体对应关系如下表所示：

　　5、阻值精度范围：±1%;±2%;±3%;J=±5%;K=±10%;M=±20% (注意：超低阻值贴片电阻比常规贴片电阻比多了个20%精度的选择。)

　　6、ROSH：符合欧盟Rosh标准。

　　二、超低阻值贴片电阻购买须知

　　1、电阻器表面保护膜覆盖完好且难以脱落，表面平整。

　　2、电阻器引出端电极覆盖均匀、镀层较难脱落，且平整、无裂痕、针孔、变色。

　　3、电阻器芯片无裂痕，标志可辨。

　　三、规格与型号命名方法

　　对超低阻值贴片电阻的规格命名与普通厚膜贴片电阻有一定的区别,下面，我们通过具体型号作为例子来说明风华该系列电阻的规格和命名规则：

　　R S 03 M R047 F T L

　　1、R：贴片电阻的产品代号;

　　2、S：提升功率系列：通过新技术提高贴片电阻的额定功率，比2002年之前的电阻功率指标有较大增加。具体来说。

　　3、0603封装，该电阻实际尺寸为——长1.6mm 宽0.8mm 高度0.4mm，需要注意的是超低阻值贴片电阻封装在风华的产品命名规则中，一般是用封装的后两个数字代替，如：03代表0603,12代表2512，因1210和2010两个封装的后两个数字相同，因此将1210封装代号不再简写。将10特指2010封装。

　　4、 M：温度系数为±100~500ppm/℃，具体温度系数与阻值范围有一一对应关系，相见超低阻值贴片电阻温度系数说明。

　　5、R047：阻值为0.047R(欧姆);贴片功率电阻的阻值表示方法与常规厚膜贴片电阻表示法完*相同，都是三位和四位表示发，000表示跨接电阻(0欧姆电阻)，用R代替小数点。相见贴片电阻阻值表示法。

　　±5% 范围内;如果是F表示精度为1%;其他精度代号的含义：F=1%;G=±2%;K=±10%;M=±20%;

　　7、T：编带包装

　　8、L：整体低铅，铅含量≤1000ppm;G表示整体无铅，铅含量≤100pm;

　　四、超低阻值贴片电阻特点

　　Ω超低阻值

　　体积小、重量轻。

　　适应再流焊与波峰焊。

　　电性能稳定，可靠性高。

　　装配成本低，并与自动装贴设备匹配。

　　机械强度高、高频特性优越。

　　符合ROHS指令要求。
