如今，随着工业快速的发展，电子元器件在工来得到了广泛的应用，二三极管是电子电路中重要的器件，别称是晶体三极管，它主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，...
文本标签：
如今，随着工业快速的发展，电子元器件在工来得到了广泛的应用，二三极管是电子电路中重要的器件，别称是晶体三极管，它主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。
半导体三极管也称为晶体三极管，可以说它是电子电路中重要的器件。它主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

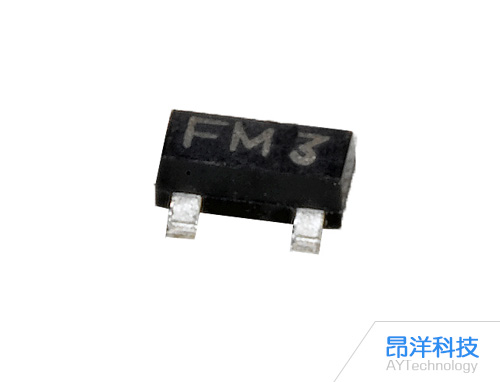

三极管的种类很多，并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。实际上箭头所指的方向是电流的方向。
电子制作中常用的三极管有90××系列，包括低频小功率硅管9013(NPN)、9012(PNP)，低噪声管9014(NPN)，高频小功率管9018(NPN)等。它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。在老式的电子产品中还能见到3DG6(硅NPN型高频小功率晶体管)、3AX31(低频小功率锗管)等，它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则，电子工程技术人员和电子爱好者应该了解三极管符号的含义。
符号的部分“3”表示三极管。符号的第二部分表示器件的材料和结构：A——PNP型锗材料;B——NPN型锗材料;C——PNP型硅材料;D——NPN型硅材料。符号的第三部分表示功能：U——光电管;K——开关管;X——低频小功率管;G——高频小功率管;D——低频大功率管;A——高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。
