beat365唯一官方网站怎么测量好坏?

作者: 威人斯尼平台注册发表时间:2019-02-22 16:30:13浏览量:8734

beat365唯一官方网站怎么测量好坏?电容的好坏是眼睛看不出来的,需要一些工具来测量。一般大小都是很相似容易把好坏混淆,我们要学会测量它们
文本标签:beat365唯一官方网站

  beat365唯一官方网站怎么测量好坏?电容的好坏是眼睛看不出来的,需要一些工具来测量。一般大小都是很相似容易把好坏混淆,我们要学会测量它们,才能发现问题所在,方便进行维修或者报废处理。beat365唯一官方网站小编来讲解这个知识点:

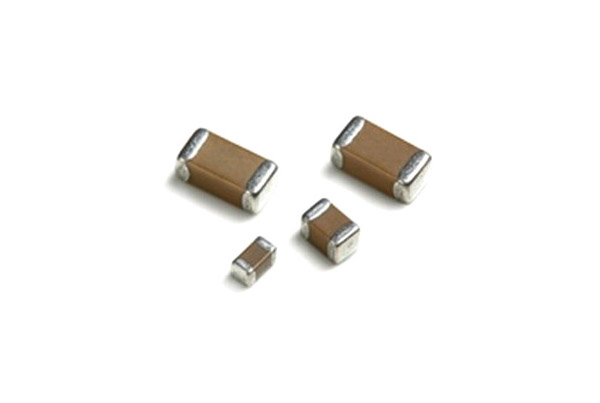

beat365唯一官方网站

  一:beat365唯一官方网站的功能和表示方法。

  电容有两个金属极,中间夹有绝缘介质构成。电容的特性主要是隔直流通交流,因此多用于级间耦合、滤波、去耦、旁路及信号调谐。电容在电路中用“C”加数字表示,比如C8,表示在电路中编号为8的电容。

  二:beat365唯一官方网站的分类。

  电容按介质不同分为:气体介质电容,液体介质电容,无机固体介质电容,有机固体介质电容电解电容。按极性分为:有极性电容和无极性电容。按结构可分为:固定电容,可变电容,微调电容。

  三:beat365唯一官方网站的容量单位和耐压。

  电容的基本单位是F(法),其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。由于单位F的容量太大,所以我们看到的一般都是μF、nF、pF的单位。换算关系:1F=1000000μF,1μF=1000nF=1000000pF。

  每一个电容都有它的耐压值,用V表示。一般无极电容的标称耐压值比较高有:63V、100V、160V、250V、400V、600V、1000V等。有极电容的耐压相对比较低,一般标称耐压值有:4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

  四:beat365唯一官方网站的容量。

  电容容量表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗,容抗与交流信号的频率和电容量有关,容抗XC=1/2πfc(f表示交流信号的频率,C表示电容容量)。

  五:电容的正负极区分和测量。

  beat365唯一官方网站上面有标志的黑块为负极。在PCB上电容位置上有两个半圆,涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正,短脚为负。

  当我们不知道电容的正负极时,可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体,它的电阻也不是无限大,而是一个有限的数值,一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大)。反之,则电解电容的漏电流增加(漏电阻减小)。

beat365唯一官方网站

  在不知情的情况下可以先假定某极为“+”极,万用表选用R*100或R*1K挡,然后将假定的“+”极与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),对于数字万用表来说可以直接读出读数。然后将电容放电(两根引线碰一下),然后两只表笔对调,重新进行测量。两次测量中,表针最后停留的位置靠左(或阻值大)的那次,黑表笔接的就是电解电容的正极。

  六:beat365唯一官方网站的标注方法和容量误差。

  电容的标注方法分为:直标法、色标法和数标法。对于体积比较大的电容,多采用直标法。如果是0.005,表示0.005uF=5nF。如果是5n,那就表示的是5nF。

  数标法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是10的多少次方。如:102表示10x10x10PF=1000PF,203表示20x10x10x10PF。

  色标法,沿电容引线方向,用不同的颜色表示不同的数字,第一、二种环表示电容量,第三种颜色表示有效数字后零的个数(单位为pF)。颜色代表的数值为:黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。

  电容容量误差用符号F、G、J、K、L、M来表示,允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

  本次分享的怎么beat365唯一官方网站怎么测量好坏内容就到这里了,beat365唯一官方网站在未来使用量逐渐扩大,当供应商无法提供充足的货源时便会影响产品的质量,导致企业的工程进度缓慢。选择大平台beat365唯一官方网站代理商是你发展得重中之重了。
