beat365唯一官方网站电阻的封装有哪几种

作者: beat365唯一官方网站发表时间:2019-11-25 17:30:53浏览量:2310

beat365唯一官方网站电阻有哪几种封装,在电子元器件行业,无论是beat365唯一官方网站电阻还是电感,我们在选购的时候经常会听到“封装”这个词,比如说beat365唯一官方网站电阻0805的封装,1206的封装,0402的封装等等。贴片封装用四位数字标识,表明了器件的长度和宽度。贴片电阻有百分之五和百分之一两种精度,购买时不特别说明的话就是指百分五。下面小编为大家讲解一下贴片电...
文本标签:beat365唯一官方网站

  beat365唯一官方网站电阻有哪几种封装,在电子元器件行业,无论是beat365唯一官方网站电阻还是电感,我们在选购的时候经常会听到“封装”这个词,比如说beat365唯一官方网站电阻0805的封装,1206的封装,0402的封装等等。贴片封装用四位数字标识,表明了器件的长度和宽度。贴片电阻有百分之五和百分之一两种精度,购买时不特别说明的话就是指百分五。下面小编为大家讲解一下beat365唯一官方网站电阻的具体封装。

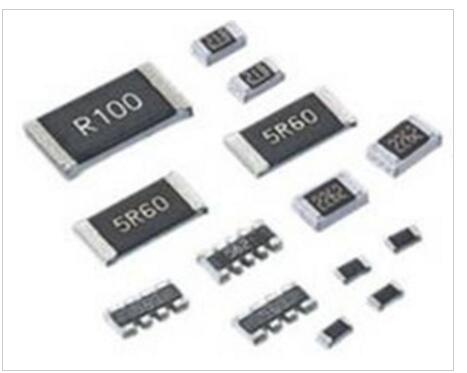

  一、电阻:附表是贴片电阻的参数;贴片电阻的封装、功率与精度:


  英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)

  0201 06031/20W25

  040210051/16W50

  060316081/10W50

  080520121/8W150

  120632161/4W200

  121032251/3W200

  181248321/2W200

  201050253/4W200

  251264321W200


  贴片电阻的精度与阻值,贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度。

  J -表示精度为5%、

  F-表示精度为1%。

  T -表示编带包装

  阻值范围从0R-100M


  二、电容:beat365唯一官方网站可分为无极性和有极性两种,容值范围从0.22pF-100uF无极性电容下述两类封装最为常见,即0805、0603;


  英制尺寸,公制尺寸长度,宽度,厚度

  040210051.00±0.050.50±0.050.50±0.05

  060316081.60±0.100.80±0.100.80±0.10

  080520122.00±0.201.25±0.200.70±0.20

  120632163.20±0.301.60±0.200.70±0.20

  121032253.20±0.302.50±0.301.25±0.30

  180845204.50±0.402.00±0.2≤2.00

  181245324.50±0.403.20±0.30≤2.50

  222557635.70±0.506.30±0.50≤2.50

  303576907.60±0.509.00±0.05≤3.00


  一般容值越小,耐压值可做到越大,常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V。



  封装的意思:


  封装的英文单词是Package,简单的说就是集成电路装配为芯片最终产品的过程。把工厂生产出来的集成电路裸片放在一块起到承载作用的基板上,把管脚引出来,然后固定包装成为一个整体。封装作为动词是安放、固定、密封、引线的过程和动作,作为名词是封装的形式、类别,基底和外壳、引线的材料等。


  封装,就是指把硅片上的电路管脚用导线接引到外部接头处,以便于其它器件连接。封装形式是指安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用,而且还通过芯片上的接点用导线连接到封装外壳的引脚上,这些引脚又通过印刷电路板上的导线与其他器件相连接,从而实现内部芯片与外部电路的连接。


  贴片电阻的封装尺寸用4位的整数表示。前面两位表示贴片电阻的长度,后面两位表示贴片电阻的宽度。根据长度单位的不同有两种表示方法,即英制表示法和公制表示法。


  例如:0603是英制表示法,表示长度为0.06英寸,宽度为0.03英寸;


  又如:1005是公制表示法,表示长度为1.0毫米,宽度为0.5毫米。业内的惯例是用英制表示。目前最小的贴片电阻为0201,最大的为2512。


  今天分享的beat365唯一官方网站电阻有哪几种封装内容就到这里,希望能够帮助到大家,beat365唯一官方网站是一家专业的beat365唯一官方网站、电阻、电感代理商,如有以上需求可以联系我们喔。
