贴片电阻的标法和误差

作者: 威人斯尼平台注册发表时间:2024-05-20 11:18:36浏览量:474

贴片电阻的标法有多种,包括直标法、文字符号法、数码法和色标法等。其中,数码法(也被称为数字索位标称法)是在电阻体上用三位数字来标明其阻值。具体地: 第一位和第二位为有效数字。 第三位...
文本标签:

贴片电阻的标法有多种,包括直标法、文字符号法、数码法和色标法等。其中,数码法(也被称为数字索位标称法)是在电阻体上用三位数字来标明其阻值。具体地:




第一位和第二位为有效数字。


第三位表示在有效数字后面所加“0”的个数,这一位不会出现字母。例如:“472”表示“4700Ω”;“151”表示“150Ω”。

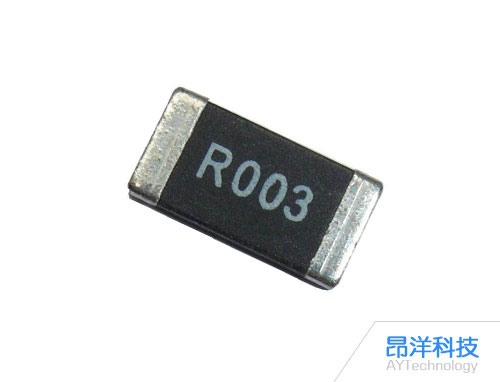

如果是小数,则用“R”表示“小数点”,并占用一位有效数字。例如:“2R4”表示“2.4Ω”;“R15”表示“0.15Ω”。


色标法则是用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。


至于误差,贴片电阻的实际阻值对于标称值的最大允许偏差范围称为允许误差。贴片电阻的阻值允许偏差范围通常在产品包装上用代码来标注。其允许的误差精度有±1%、±2%、±5%、±10%等,常规用的多的是±1%和±5%。为了区分±5%和±1%的电阻,±1%的电阻常规多数用4位数来表示,这样前三位是表示有效数字,第四位表示有多少个零。


此外,贴片电阻的封装尺寸用4位的整数表示,前面两位表示贴片电阻的长度,后面两位表示贴片电阻的宽度。根据长度单位的不同,有英制表示法和公制表示法两种。例如:0603是英制表示法,表示长度为0.06英寸,宽度为0.03英寸;1005是公制表示法,表示长度为1.0毫米,宽度为0.5毫米。
