贴片电阻标注参数的方法

作者: 威人斯尼平台注册发表时间:2024-05-29 11:27:43浏览量:525

贴片电阻标注参数的方法主要包括以下几种,这些方法在电子制造业中广泛应用,用于准确标识电阻的阻值、精度等关键参数。 1. 数字索位标称法 这是最常用的标注方法之一,通常使用三位或四位数字...
文本标签:

贴片电阻标注参数的方法主要包括以下几种,这些方法在电子制造业中广泛应用,用于准确标识电阻的阻值、精度等关键参数。

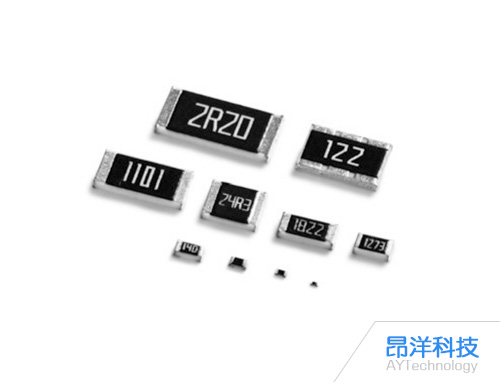

1. 数字索位标称法


这是最常用的标注方法之一,通常使用三位或四位数字来表示电阻的阻值。对于三位数字,前两位是有效数字,第三位表示10的幂次方,即有效数字后面所加“0”的个数。例如,“472”表示阻值为47×10^2=4700Ω。当电阻值小于1Ω时,用“R”表示小数点,并占用一位有效数字。例如,“2R4”表示阻值为2.4Ω。


2. E-24和E-96标注方法


E-24标注法使用两位有效数字,精度范围在±2%、±5%和±10%之间。而E-96标注法则具有更高的精度,达到±1%,并使用三位有效数字。这两种方法都通过特定的数字和字母组合来表示电阻的阻值和精度等级。


3. 查找数字对照表


对于精密贴片电阻,可以通过查找数字对照表来查询电阻的阻值。这种方法适用于那些阻值不直接通过数字表示的电阻。


4. 文字符号法


使用阿拉伯数字和文字符号有规律的组合来表示标称阻值,同时用文字符号表示允许偏差。这种方法在标注电阻时提供了更多的灵活性和准确性。


5. 色标法


这是一种传统的电阻标注方法,通过不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。色标法在国际上广泛应用,不同的颜色代表不同的数字或偏差范围。


总结


以上五种方法各有特点,适用于不同的应用场景和精度要求。在实际应用中,应根据具体需求和条件选择合适的标注方法。同时,为了保证电路的稳定性和可靠性,应确保电阻的标注参数准确无误。
