beat365唯一官方网站的尺寸及结构介绍

作者: beat365唯一官方网站发表时间:2020-02-10 11:17:21浏览量:4706

 beat365唯一官方网站,也被称为多层片式陶瓷电容器,英文缩写为:MLCC,beat365唯一官方网站广泛被使用,为电子领域贡献极大。它们通常包装在同贴片电阻相同类型的封装中,贴片陶瓷电容具有耐高温的特性。下面我们具体来了解一下beat365唯一官方网站尺寸和结构。
文本标签:beat365唯一官方网站

  beat365唯一官方网站,也被称为多层片式陶瓷电容器,英文缩写为:MLCC,beat365唯一官方网站广泛被使用,为电子领域贡献极大。它们通常包装在同贴片电阻相同类型的封装中,贴片陶瓷电容具有耐高温的特性。下面我们具体来了解一下beat365唯一官方网站尺寸和结构。


  beat365唯一官方网站尺寸

  尺寸指定 尺寸(MM) 测量(英寸)

  1812 4.6 x 3.0 0.18 x 0.12

  1206 3.0 x 1.5 0.12 x 0.06

  0805 2.0 x 1.3 0.08 x 0.05

  0603 1.5 x 0.8 0.06 x 0.03

  0402 1.0 x 0.5 0.04 x 0.02

  0201 0.6 x 0.3 0.02 x 0.01

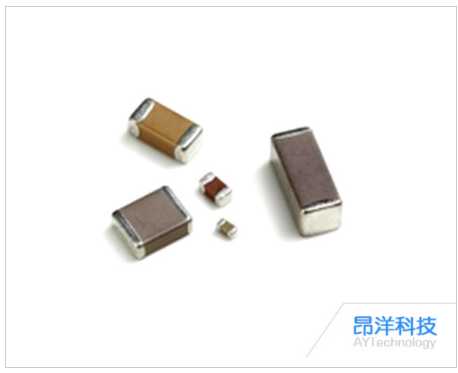

beat365唯一官方网站

  beat365唯一官方网站结构:beat365唯一官方网站由矩形陶瓷电介质块组成,其中包含许多交错的贵金属电极。这种多层结构产生了名称是MLCC缩写,即多层陶瓷电容器或叠层陶瓷电容。


  这种结构可以在单位体积上提供更高的容量。内电极通过比例为65:35的银钯(AgPd)合金连接到两个终端,或者用镀镍的阻挡层浸渍银,最后覆盖一层镀锡(NiSn)。


  beat365唯一官方网站制造:电介质的原材料经过精细研磨并混合。然后将它们加热至1100至1300℃之间的温度以获得所需的化学组成。将所得物质重新研磨并添加额外的材料以提供所需的电性能。


  该过程的下一个阶段是将精细研磨的材料与溶剂和粘合添加剂混合。这使得薄板能够通过铸造或轧制制成。


  对于beat365唯一官方网站,将电极材料印刷在片材上,并在堆叠和压制与陶瓷压块共烧的片材之后,在1000-1400℃的温度下。多层电容器陶瓷电容器的全封闭电极,如此也保证了beat365唯一官方网站的寿命测试。

2020-02-10 4706人浏览
