贴片电阻的阻值读取和判断方法

作者: 威人斯尼平台注册发表时间:2024-06-27 13:58:24浏览量:308

贴片电阻阻值的读取和判断方法主要有以下几种,每种方法都有其特定的格式和规则: 1、颜色编码法: 贴片电阻通常会在体积较小的侧面标有不同颜色的条纹。 根据颜色的顺序和数量,可以...
文本标签:

贴片电阻阻值的读取和判断方法主要有以下几种,每种方法都有其特定的格式和规则:




1、颜色编码法


贴片电阻通常会在体积较小的侧面标有不同颜色的条纹。


根据颜色的顺序和数量,可以确定电阻的阻值和精度。


需要参照颜色编码表对条纹进行解读,从而确定电阻的数值。


2、电阻值标识法


有些贴片电阻上直接印刷了阻值的数值,例如“100”表示100欧姆。


使用万用表或电阻表可以直接测量电阻的数值。


3、数字索位标叫法(常规3位数字标注法)


电阻值由三个数字组成,前两位是有效数字,第三位表示在有效数字后面所加“0”的数量。


例如,“103”表示10×10³=10KΩ;“272”表示27×10²=2.7KΩ。


如果第三位是小数点,则以“R”表示,例如“2R4”表示2.4Ω。

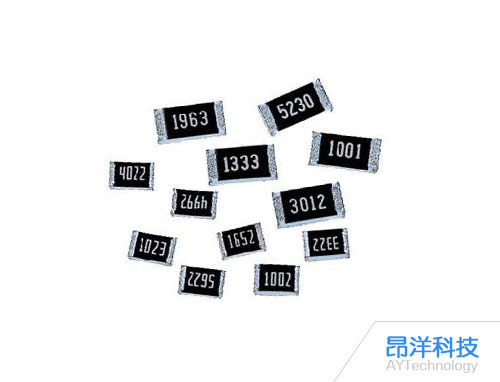

4、常规4位数字标注法


电阻值由四个数字组成,前三位是有效数字,第四位表示科学计数法中10的幂指数。


例如,“1502”表示150×10²=15KΩ;“4304”表示430×10⁴=4.3MΩ。


5、字母表示小数点位置


在数值表示中,R表示小数点位置,用于指示阻值的小数点位置。


例如,“5R6”表示5.6Ω;“R16”表示0.16Ω。


6、E96数字代码与英文字母混合标准法


对于精度为1%的电阻,可能会使用E96系列的数字代码与英文字母混合的标注方法。


例如,“51D”表示电阻阻值为332×10³=332KΩ;“249Y”表示电阻阻值为249×10⁻²=2.49Ω。


7、封装尺寸标识法


贴片电阻的封装尺寸一般标有规格代码,如“0603”、“0805”等。


通过测量电阻的长、宽、厚,可以与规格代码进行对比,从而确定电阻的封装尺寸。


8、测量阻值法


使用万用表或电阻计测量电阻的数值。


比较测量结果与理论数值,可以确定电阻的阻值。


在读取和判断贴片电阻阻值时,请确保参考相应的标注方法和标准,以确保准确性。同时,不同的制造商可能会使用不同的标注方法和标准,因此在实际操作中,请仔细查看电阻上的标注并参考相关的技术文档。
