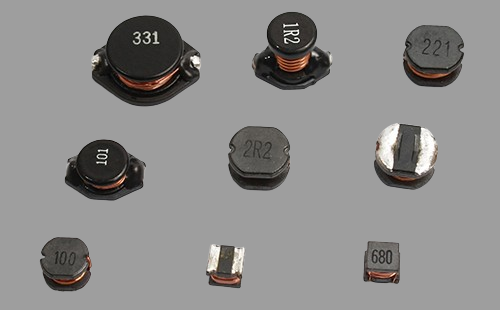

贴片电感的性能受到多个参数的影响,以下是主要参数及其影响的简要概述:
1、电感量:
定义:电感量是空载测量(理论值)和在实际电路中的测量(实际值)。
影响因素:电感量的大小主要取决于电感线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等。线圈圈数越多,绕制的线圈越密集,电感量就越大。有磁心的线圈比无磁心的线圈的电感量大,磁心导磁率越大,电感量也就越大。
单位:电感量的基本单位是亨利(简称亨),用字母“H”表示。常用的单位还有毫亨(mH)和微亨(μH),它们之间的关系是:1H=1000mH;1mH=1000μH。
2、允许偏差:
定义:标注的感量与实际感量的允许误差值。
影响因素:用于振荡或滤波线路中的贴片电感要求精度较高,允许偏差为±0.2%±0.5%;而用于耦合或高频阻流的精度要求不高,允许偏差为±10%15%。
3、分布电容:
定义:线圈的匝与匝之间、线圈与磁心之间存在的电容。
影响因素:分布电容越小,其稳定性越好。通常将模拟电路区和数字电路区合理地分开,将电源线和地线单独引出,以减少分布电容的影响。
4、额定电流:
定义:产品设备在额定电压下,按照额定功率运行时的电流。
影响因素:贴片电感正常工作时允许通过的电流值。若工作电流超过额定电流,则会烧毁。
5、品质因数(Q值):
定义:衡量电感器质量的主要参数,指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比。
影响因素:Q值越高,损耗越小,效率越高。品质因数与线圈导线的DC电阻、线圈骨架的介质损耗、铁芯、屏蔽等因素有关。
6、磁饱和:
定义:在强磁场下,电感器的磁心可能会达到饱和状态,此时电感量会急剧下降。
影响因素:在设计电路时,必须考虑到电感器可能面临的磁场强度,避免发生磁饱和。
7、温度系数:
定义:电感器的电感量随温度的变化而变化的程度。
影响因素:温度系数越小,表示电感器的稳定性越好,受温度影响越小。
8、工作频率范围:
定义:电感器在电路中能正常工作的频率区间。
影响因素:超出这个范围,电感器的性能可能会发生变化,影响电路的正常工作。
在实际应用中,选择和使用贴片电感时,需要综合考虑以上参数,以满足电路的具体需求。同时,也需要注意避免将电感器置于高温、高湿、强磁场等恶劣环境中,确保电感器的长期稳定工作。
