贴片电阻和插件电阻的识别

作者: 威人斯尼平台注册发表时间:2024-08-06 16:36:17浏览量:312

贴片电阻和插件电阻在识别方法上有所不同,主要体现在它们的标识方式和识别技巧上。 贴片电阻的识别 标识方式 数字标识:贴片电阻的阻值通常通过数字直接印在电阻上来表示。这些...
文本标签:

贴片电阻和插件电阻在识别方法上有所不同,主要体现在它们的标识方式和识别技巧上。


插件电阻


贴片电阻的识别


标识方式


数字标识:贴片电阻的阻值通常通过数字直接印在电阻上来表示。这些数字可能采用三位数、四位数等不同形式,其中前几位表示有效数字,最后一位或几位表示倍率或0的个数。例如,“472”表示47×10²Ω,即4700Ω;“103”表示10×10³Ω,即10kΩ。当电阻值小于10Ω时,可能会用“R”来表示小数点位置,如“R22”表示0.22Ω。


色环标识:虽然较少见,但部分贴片电阻也采用色环来表示阻值。这种方法的识别原理与传统色环电阻相同,需要根据色环的颜色和顺序来确定电阻值。


识别技巧


直接读取:对于数字标识的贴片电阻,可以直接读取电阻上的数字来确定其阻值。


注意单位:贴片电阻的单位通常为欧姆(Ω),但也可能出现千欧(kΩ)或兆欧(MΩ)等单位,识别时需注意。


使用测量工具:如果电阻上的标识模糊或无法确定,可以使用万用表等测量工具来测量电阻值。


插件电阻的识别


标识方式

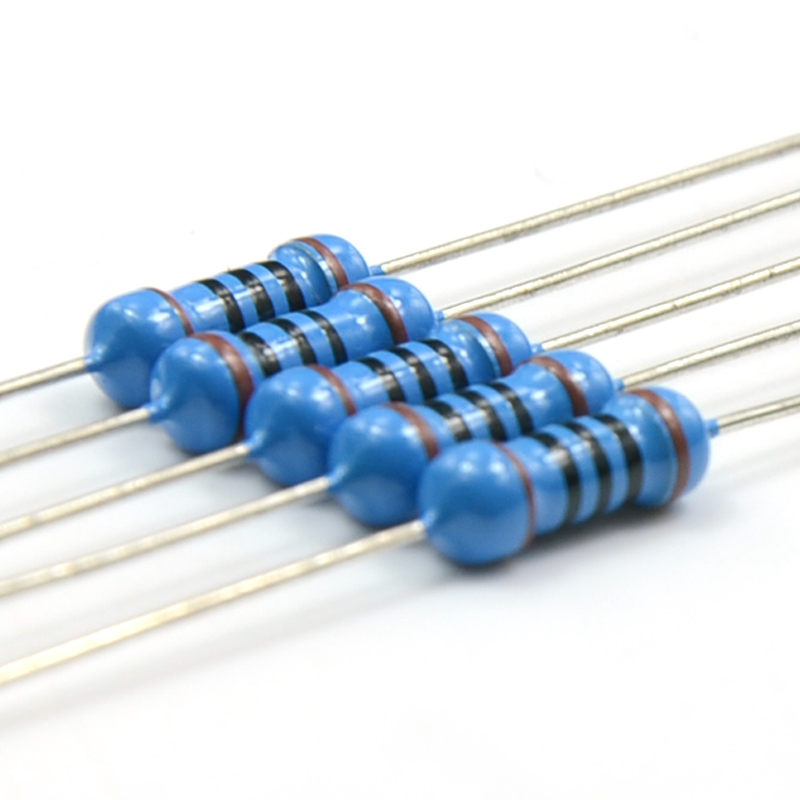

色环标识:插件电阻通常采用色环来表示阻值。色环电阻的识别方法是通过读取色环的颜色和顺序,然后对照色环电阻的标称值表来确定电阻值。


直接标注:部分插件电阻也会直接在电阻体上标注阻值,这种方式更为直观。


识别技巧


颜色识别:熟悉色环电阻的色环代码和标称值表,通过读取色环颜色来确定电阻值。


直接读取:对于直接在电阻体上标注阻值的插件电阻,可以直接读取标注值来确定其阻值。


注意精度:插件电阻的精度等级也是识别时需要考虑的因素,精度等级越高,电阻值的误差范围越小。


贴片电阻和插件电阻在识别方法上各有特点。贴片电阻主要通过数字或色环标识来识别阻值,而插件电阻则主要采用色环或直接标注的方式来表示阻值。在识别过程中,需要注意电阻的单位、精度等级以及可能的特殊标识方式(如“R”表示小数点)。同时,当标识模糊或无法确定时,可以使用测量工具来辅助识别。
