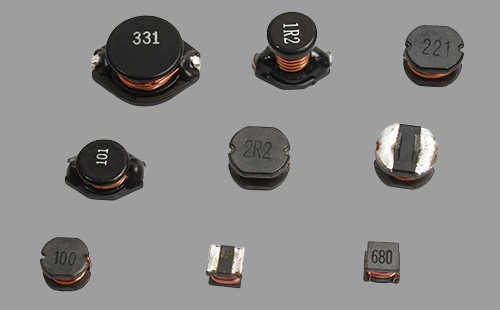

选择贴片电感型号时需要考虑什么参数?

作者: 威人斯尼平台注册发表时间:2024-08-13 11:15:19浏览量:272

在选择贴片电感型号时,需要综合考虑多个参数以确保电感能够满足电路的需求并保证其可靠性。以下是一些关键参数及其考虑因素: 1. 电感值(Inductance, L) 定义:电感值是电感的标称感值,...
文本标签:

在选择贴片电感型号时,需要综合考虑多个参数以确保电感能够满足电路的需求并保证其可靠性。以下是一些关键参数及其考虑因素:




1. 电感值(Inductance, L)


定义:电感值是电感的标称感值,反映了电感存储磁场能量的能力。


考虑因素:根据电路设计和功能需求确定所需的电感值。电感值的选择直接影响到滤波效果、谐振频率和信号传输质量。在相同的开关峰值电流条件下,电感值越大,功率输出的能力就越大,电压输出纹波就越小;但电感量越大,其直流电阻(DCR)会更大、饱和电流会更小,需要均衡考虑。


2. 直流电阻(DC Resistance, DCR)


定义:直流电阻是指产品电极之间所用漆包线的总的直流电阻。


考虑因素:直流电阻影响电感的功率损耗和温升。在高电流或低电压应用中,选择低DCR的电感可以减少功耗和发热。


3. 饱和电流(Saturation Current, Isat)


定义:饱和电流是指在电感上加一特定量的直流偏压电流,使电感的电感值相对未加电流时的电感值下降30%时的电流值。


考虑因素:饱和电流越大,电感的功率输出能力越大。在选择电感时,应确保其饱和电流大于电路中的最大预期电流。


4. 温升许容电流(Irms for Temperature Rise)


定义:温升许容电流是指在电感上加一特定量的直流偏压电流,使电感本体温度相对未加电流时的温度上升不超过40℃时的电流值。


考虑因素:温升电流值也是越大越好,它直接关系到电感在长时间工作下的稳定性和可靠性。


5. 自谐频率(Self-Resonant Frequency, SRF)


定义:自谐频率是电感开始表现出电容性特性的频率,由于电感及电感本身分布电容的相互作用,使电感在某频率下达到谐振。


考虑因素:在高频应用中,应选择SRF高于工作频率的电感,以避免电感在高频下失去电感特性而变成电容性,影响电路性能。


6. 尺寸与封装


考虑因素:根据电路板的空间限制和生产组装要求,选择合适的封装尺寸和安装方式(如SMD或THD)。尺寸的选择还需要考虑电感与其他元器件的兼容性。


7. 品质因数(Quality Factor, Q factor)


定义:品质因数反映了电感的效率和损耗。高Q值表示电感具有较低的损耗和良好的频率响应。


考虑因素:根据电路的需求选择适当的Q值,以确保电感在特定应用中的性能表现。


8. 温度范围与稳定性


考虑因素:根据设备的工作环境和温度要求,选择能在指定温度范围内稳定工作的电感。


综上所述,在选择贴片电感型号时,需要综合考虑电感值、直流电阻、饱和电流、温升许容电流、自谐频率、尺寸与封装、品质因数以及温度范围与稳定性等多个参数。通过仔细评估和比较不同电感型号的性能参数和应用需求,可以确保选择到最适合的电感产品。

2024-08-13 272人浏览
