贴片电感和贴片磁珠在电子元器件中都是重要的被动元件,尽管它们在某些方面功能相似,但存在明显的区别。以下是区分贴片电感和贴片磁珠的几个方面:
一、外观形态

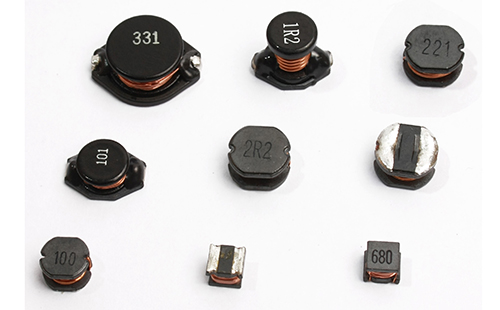

贴片电感:通常呈长方形,具有两个引脚。其外观比较平整,厚度较薄,在手感上没有凸起或突出的部分。
贴片磁珠:外形更接近于球形或圆柱形,通常只有一个引脚。其表面可能会覆盖一层磁性材料,且可能存在凸起或突出的纹路。
二、结构组成
贴片电感:由磁芯和线圈组成,属于电感元件。其电感值主要由线圈的匝数和磁芯的材料决定。
贴片磁珠:主要由铁氧体材料组成,是一种具有电感特性的无源元件。其工作原理依赖于电感的频率特性,在高频下产生高阻抗以吸
三、功能特性
贴片电感:主要用于电路中的电流感应、储能和滤波等。它具有较高的Q值和低直电阻,能够耐大电流,且漏磁的可能性很小。
贴片磁珠:主要用于抑制高频噪声和电磁干扰(EMI),提高电路的稳定性和可靠性。在高频段,贴片磁珠表现为电阻元件,其阻抗达到最大值,从而有效抑制高频噪声。
四、应用场景
贴片电感:广泛应用于数码产品显示板卡上,如台式电脑、笔记本电脑等。它适用于平底表面贴装,并具有良好的焊锡性和端面强度。
贴片磁珠:根据材料、结构和应用场景的不同,可分为锰锌磁珠、镍锌磁珠、单孔磁珠、多孔磁珠等。它们分别适用于电源线滤波、信号线滤波、高效滤波和噪声抑制等场景。
五、测试与识别
在实际识别中,除了通过外观形态和结构组成进行区分外,还可以使用电感测量仪等工具检测引脚是否具有电感值来进一步确认。
放大镜或显微镜等工具也可以帮助观察引脚数目、生成工艺等细节,从而更准确地区分贴片电感和贴片磁珠。
综上所述,贴片电感和贴片磁珠在外观形态、结构组成、功能特性、应用场景以及测试与识别等方面都存在明显的区别。在选择和使用时,应根据具体需求和场景进行合理选择。
