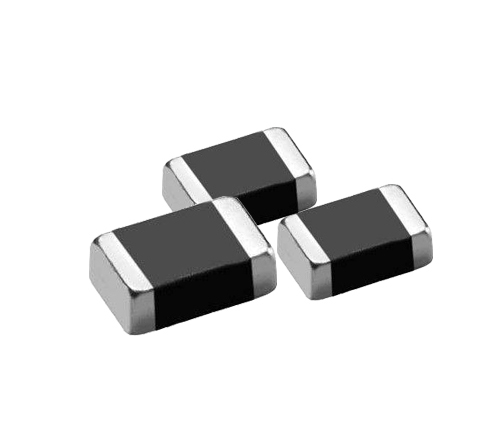

检验东莞贴片电感的一致性,主要关注两个方面:封装尺寸的一致性和电气参数的一致性。以下是具体的检验步骤和方法:
一、封装尺寸一致性的检验
确定材料和生产工艺:
首先,确保东莞贴片电感使用的材料尺寸以及生产工艺一致。因为通常东莞贴片电感厂家所用的生产设备和材料能够保证其封装尺寸的精度。
抽样检测:
厂家质检员从成品中抽样进行检测,样品数量应不低于50个,大批量产品则按照一定比例进行抽取。
对抽取的样本进行封装尺寸测量,确保所有样本的尺寸均在规定范围内,以此验证封装尺寸的一致性。
二、电气参数一致性的检验
关键因素识别:
影响东莞贴片电感电气参数一致性的主要因素是磁芯的磁导率。导线、外壳等因素对电气参数的影响相对较小。
磁芯磁导率检验:
在生产之初,厂家应检验磁芯的磁导率是否一致,这是保证电感电气参数一致性的基础。
L值和DCR检验:
在生产完成后,对成品进行抽样检测,重点检验东莞贴片电感的电感值(L)和直流电阻(DCR)的一致性。
质检员使用专业设备对样本分别进行L和DCR的测量,记录测得值。
计算差值:
计算所有样本中L值和DCR的最大值与最小值之间的差值(R=最大值-最小值)。
差值R越小,说明东莞贴片电感的一致性越好。
三、其他注意事项
标注清晰:在贴片电感上做出清晰的标注,包括电感量、允许误差及最大工作电流等主要参数,有助于后续的检测和使用。
使用环境控制:磁心与线圈容易因温升效果产生电感量变化,因此在使用过程中需要注意其本体温度必须在使用规格范围内。
电磁场影响:线圈在电流通过后会形成电磁场,应注意电感之间的布局,以减少相互间的感应量。
综上所述,检验东莞贴片电感的一致性需要从封装尺寸和电气参数两个方面入手,通过严格的抽样检测和计算分析,确保产品的一致性和可靠性。
