贴片电解电容尺寸图片及优势讲解

作者: 威人斯尼平台注册发表时间:2020-06-12 09:14:46浏览量:3691

贴片电解电容图片?在使用贴片电解电容的时候要注意他的正负极,切记不能反极使用,但是一半beat365唯一官方网站上都有认识方法,在PCB上电容位置上有两个半圆
文本标签:贴片电解电容图片?

贴片电解电容图片?在使用贴片电解电容的时候要注意他的正负极,切记不能反极使用,但是一半beat365唯一官方网站上都有认识方法,在PCB上电容位置上有两个半圆,涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正,短脚为负。也可以用万用表来测量正负极,很多人想知道贴片电解电容图片,现在我们从内部结构来看看吧!

  贴片电解电容电解或液态电容的说法指的则是其阴极的用料。使用电解液做阴极的好处是电容量可以做到很大。但是电解液在高温环境下容易挥发、渗漏,对寿命和稳定性影响很大。而固态电容采用功能性导电性高分子作为介电材料,在长期未使用的情形下通电不致于发生爆浆现象。 且在低温时亦不会因电解质离子移动缓慢而达不到应有特性及功能,相比液态电解质,固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性

  贴片电解电容的优点

  A、工作温度范围宽(-55℃~+105℃),105℃标准品

  B、适用于高密度组装

  C、性能稳定、可靠性高

  贴片电解电容主要技术性能:

  使用温度范围:-55℃~+105℃

  额定电压范围:6.3V-400V DC

  标称电容量范围:0.1-6800uf

  标准电容量允许偏差:±20%(120Hz,20℃

  漏电流(20℃):1≤0.01CrUr(uA)或3uA取较大者(2分钟)

  耐久性:+105℃施加额定电压1000小时,恢复16小时后,电容器应满足下要求

  1电容量变化率≤±30%初始值为内

  2漏电流值≤初始规定值

  3损耗角正确值≤±300%初始规定值

  贴片电解电容图片?说了这么多,我相信懂beat365唯一官方网站行业的老板都看懂了,这篇知识分享有一定的难度和深度,现在我们来看看一些图解吧,希望对你有帮助!

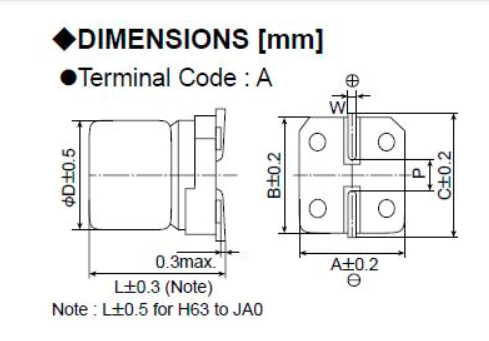

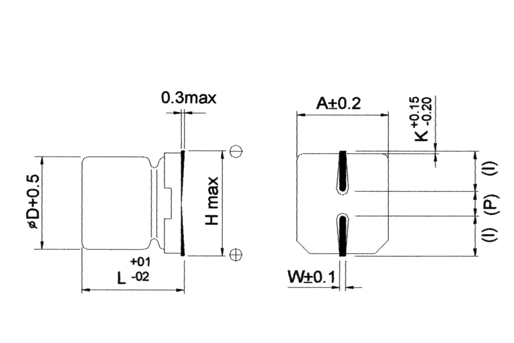

贴片电解电容图片贴片电解电容图片贴片电解电容图片
