贴片固态电阻的标称法主要有以下几种:

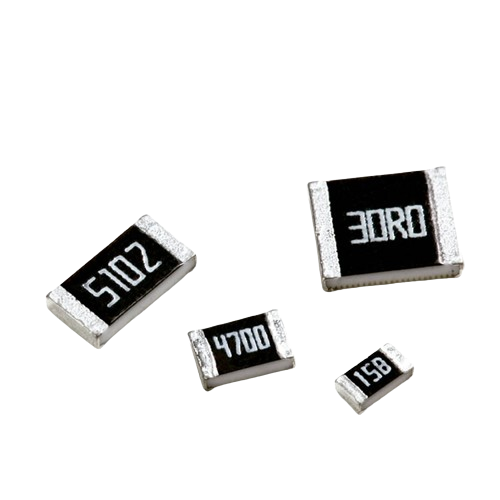

1. 数字索位标称法
特点:在电阻体上用三位数字来标明其阻值。其中,第一位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。
示例:“472”表示“4700Ω”;“151”表示“150Ω”。如果表示小数,则用“R”表示“小数点”,并占用一位有效数字,其余两位是有效数字。例如:“2R4”表示“2.4Ω”;“R15”表示“0.15Ω”。
2. 色环标称法
特点:贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字,第三环是倍率(色环代码),有时第四环表示误差等级
示例:“棕绿黑”表示“15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。
3. E96数字代码与字母混合标称法
特点:采用三位标明电阻阻值,即“两位数字加一位字母”。其中,两位数字表示的是E96系列电阻代码,它的第三位是用字母代码表示的倍率。
注意:这种标称法较为特殊,主要适用于特定系列的电阻器。
4. 两位数字后面加一字母表示法
特点:前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位是欧姆。
示例:若未给出具体示例,但根据描述,可以推断出这种表示法能够简洁地表示出电阻的阻值大小。
5. 直标法
特点:虽然直标法不是专门针对贴片电阻的,但在某些情况下也可能被用于贴片电阻的标称。直标法是用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示。
6. 文字符号法
特点:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。
7. 数码法
特点:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。
8. 颜色条码
特点:颜色条码是最常用的电阻标识方法之一,由不同颜色的条纹组成。电阻值可以从色条中查询,或者根据带上的数字计算出。
综上所述,贴片固态电阻的标称法多种多样,包括数字索位标称法、色环标称法、E96数字代码与字母混合标称法、两位数字后面加一字母表示法、直标法、文字符号法、数码法以及颜色条码等。在实际应用中,应根据具体需求和电阻器的类型选择合适的标称方法。
