贴片电阻代理:电阻器上阻值的标示方法

作者: 威人斯尼平台注册发表时间:2024-10-09 13:49:07浏览量:208

电阻器上阻值的标示方法有多种,以下是其中几种常见的方式: 一、直标法 这种方法比较直观,电阻器表面会用文字或数字直接标出其阻值大小。例如,一个电阻器上标有“100Ω”,那么它的阻值就是10...
文本标签:

电阻器上阻值的标示方法有多种,以下是其中几种常见的方式:


电阻


一、直标法


这种方法比较直观,电阻器表面会用文字或数字直接标出其阻值大小。例如,一个电阻器上标有“100Ω”,那么它的阻值就是100欧姆。


二、色标法


色标法是通过在电阻器上涂上不同颜色的色环来表示阻值的一种方法。不同颜色代表不同的数字或倍率,通过解读这些色环,我们可以得到电阻器的阻值。例如,四环电阻器的第一、二环表示有效数字,第三环表示倍率,第四环表示误差。


三、数码表示法


数码表示法是用三位或四位数字来表示电阻器的阻值。这些数字的前两位或前三位表示有效数字,最后一位表示倍率。例如,“103”表示阻值为10后面加三个零,即10000欧姆,也就是10K欧姆。如果电阻器上标有“220K”,则表示阻值为220千欧姆。


四、文字符号法

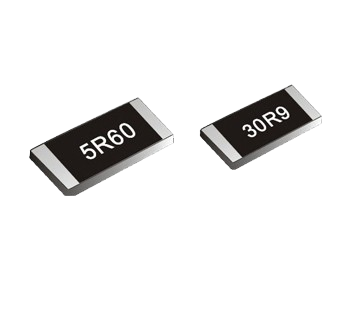

文字符号法是将电阻器的阻值和误差等级用字母和数字组合的方式表示出来。例如,电阻器上标有“R100”或“100R”,表示阻值为100欧姆。对于误差等级,通常会用字母来表示,如“F”表示±1%的误差,“G”表示±2%的误差等。


五、E系列标示法


E系列标示法是按照一定的电阻值递增或递减的规律来标示电阻器的阻值。这种方法主要用于精密电阻器的标示。


以上是电阻器上阻值的几种常见标示方法。在实际应用中,我们可以根据电阻器的类型、精度以及使用场合来选择适合的标示方法。同时,为了准确读取电阻器的阻值,我们还需要了解各种标示方法的规则和解读方法。
