电解电容的正负极识别是电子电路设计和组装中的重要环节,错误的接线可能导致电容损坏,甚至引发安全问题。以下是一些常见的电解电容正负极识别方法:
一、外观辨别
查看套管标记:
电解电容的套管上通常会标有“+”或“-”符号,分别代表正极和负极。
对于螺栓型电解电容,套管上的白色银边两侧有“+”标识的端口为电容正极,另一端口则为电容负极;或电容套管白色银边且有一字标识的端口为电容负极,另一端口则为电容正极。
观察引脚或焊脚:
对于焊片铝电解电容,套管“-”标识所对应的焊针为负极。

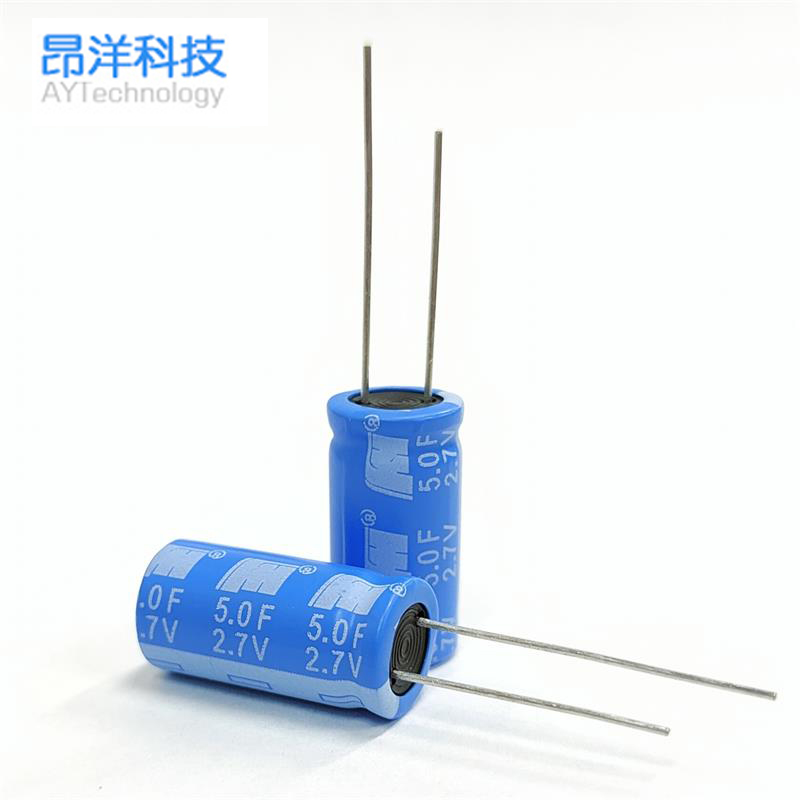

对于有两根引脚结构的电解电容,长脚为正极,短脚为负极。
贴片铝电解电容通常在底部涂色,涂色的一半为负极。
检查胶管或壳体:
胶管一端印有负极标识,另一端则代表正极。
壳体颜色有时也可能表示正负极,但这种方法不如标记和引脚长度判断准确。
二、仪器测量
使用万用表测量电解电容的正负极。将表笔接到电容的两端,观察指针的摆动情况。对于指针表,摆动大时表笔所接的是电容的负极;对于数字表,则相反。但请注意,这种方法在测量前需要确保电容已充分放电,以避免损坏万用表或造成触电危险。
三、注意事项
在使用电解电容前,务必仔细阅读产品说明书,了解电容的规格、性能及正负极标识方法。
不同类型的电解电容可能有不同的正负极标识方法,因此需要根据具体情况进行判断。
错误的接线可能导致电容损坏或电路故障,因此在接线前务必仔细核对正负极。
综上所述,电解电容的正负极识别方法主要包括外观辨别和仪器测量两种。在实际应用中,应根据具体情况选择合适的方法进行识别,并确保正确接线以保证电路的安全运行。
