风华贴片磁珠作为现代电子设备中不可或缺的元件,广泛应用于PDA、ISDN、ADSL、MP3、CD/DVD、手机、电脑、电视机、数码相机、摄像头、收录机、对讲机、EL背光驱动、开关电源、遥控玩具、传真机、激光打印机及电子钟表等通讯和消费类电子领域。本文将详细介绍风华贴片磁珠的结构及其作用。
结构

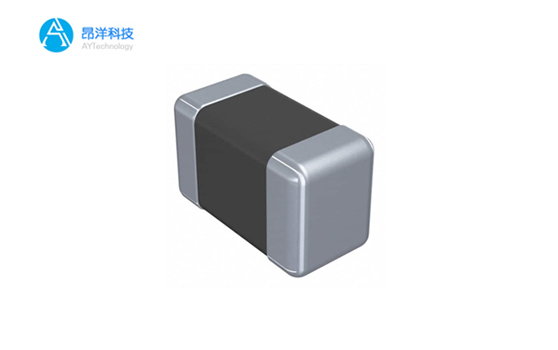

风华贴片磁珠主要由铁氧体材料和导体线圈组成的叠层型独石结构,属于电感、线圈类元件。铁氧体是一种立方晶格结构的亚铁磁性材料,通常由铁镁合金或铁镍合金制成,其制造工艺和机械性能与陶瓷相似,颜色为灰黑色。这种材料在电磁干扰滤波器中是常用的一类磁芯,具有高频损耗大、导磁率高的特点。
风华贴片磁珠两端的电极由银/镍/焊锡三层构成,这种结构使得磁珠能够满足再流焊和波峰焊的要求,具有致密性好、可靠性高的特点。此外,风华贴片磁珠还分为CBM、CBW、CBG、CBU、CBE、CBF等系列,具有超低的直流电阻和超大额定电流,适用于通信设备、计算机、液晶电视等电气设备的电源线或超大电流信号线的噪声抑制。
作用
风华贴片磁珠在电子设备中的主要作用是消除存在于传输线结构(电路)中的RF噪声。RF能量是叠加在直流传输电平上的交流正弦波成分,而直流成分是需要的有用信号。然而,射频RF能量却是无用的电磁干扰,它会沿着线路传输和辐射(EMI)。为了消除这些不需要的信号能量,风华贴片磁珠扮演高频电阻的角色(衰减器),允许直流信号通过,而滤除交流信号。
风华贴片磁珠具有很高的电阻率和磁导率,等效于电阻和电感串联,但电阻值和电感值都随频率变化。与普通的电感相比,风华贴片磁珠具有更好的高频滤波特性。在高频时,磁珠呈现阻性,能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。
具体来说,风华贴片磁珠的作用机制如下:
高频滤波:磁珠在高频时呈现阻性,能够滤除高频噪声,提高电路的稳定性。
噪声抑制:磁珠能够抑制电源线或信号线上的噪声,减少电磁干扰,提高设备的性能。
EMC对策:在EMC设计中,风华贴片磁珠是常用的元件,能够有效地减少电磁辐射和电磁干扰。
此外,风华贴片磁珠还可以根据具体需求进行串联或并联使用,以进一步增强其滤波和噪声抑制效果。
风华贴片磁珠以其独特的结构和优异的性能,在电子设备中发挥着重要的作用。通过消除RF噪声、抑制电磁干扰和提高电路的稳定性,风华贴片磁珠为现代电子设备的正常运行提供了有力的保障。随着电子技术的不断发展,风华贴片磁珠的应用领域将会更加广泛,其在电子设备中的重要性也将日益凸显。
