厚声贴片电阻的识别可以从以下几个方面进行:
一、封装尺寸识别
封装尺寸定义:贴片电阻的大小通常由封装尺寸来描述,常见的封装尺寸如0201、0402、0603、0805等。这些数字代表了电阻的长度和宽度的比例,通常以英寸为单位(如0603表示长度为0.06英寸,宽度为0.03英寸)。
查阅规格书:通过查阅贴片电阻的规格书或数据表,可以直接获取其封装尺寸信息。
二、阻值识别

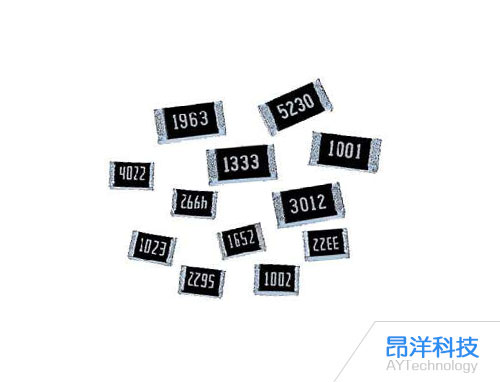

数字索位标称法:在电阻体上,用三位数字来标明其阻值。第一位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数。例如,“472”表示“4700Ω”,“151”表示“150Ω”。如果是小数,则用“R”表示小数点,并占用一位有效数字,其余两位是有效数字。例如,“2R4”表示“2.4Ω”,“R15”表示“0.15Ω”。
色环标称法:虽然贴片电阻较少采用此方法,但部分产品仍可能使用。色环标称法通过不同颜色的环来表示电阻的阻值、倍率和误差。需要查阅色环码表进行转换。
E96数字代码与字母混合标称法:采用“两位数字加一位字母”的方式标明电阻阻值。两位数字表示E96系列电阻代码,字母表示倍率。例如,“51D”表示332×10^3=332kΩ。
三、其他信息识别
精度和误差:不同的贴片电阻可能有不同的精度等级和误差范围,这会影响其实际使用效果。在识别时需要关注这些信息。
品牌标识:厚声贴片电阻通常会带有“ROYALOHM”或相关品牌标识,有助于快速识别品牌。
特殊标识:部分厚声贴片电阻可能带有特殊标识,如汽车级、工业级等,表示其应用场景和性能特点。
四、使用工具辅助识别
万用表测量:如果无法直接读取贴片电阻上的编码或者编码已经模糊不清,可以使用万用表进行测量。将万用表设置为电阻测量模式,并将两个测量引线分别连接到贴片电阻的两端,万用表将显示贴片电阻的电阻值。
电阻测量仪:电阻测量仪可以精确地测量电阻的大小和阻值,但需要购买专业的电阻测量仪。
综上所述,识别厚声贴片电阻需要综合考虑封装尺寸、阻值、精度和误差、品牌标识以及特殊标识等因素。在实际应用中,可以根据具体需求和条件选择合适的识别方法。
