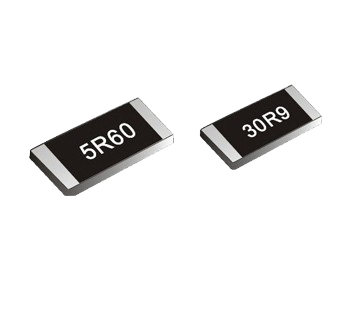

当我们探讨贴片电阻中的厚膜与薄膜差异时,可以从它们的构造工艺、性能展现、适用场合以及经济考量这四个维度来深入理解。
构造工艺之异
厚膜电阻:这一类型电阻的制作过程相对直接,主要利用丝网印刷技术,将电阻浆料均匀地涂覆在陶瓷基底之上,之后通过高温烧结来固化这层浆料。所形成的电阻层相对较厚,通常在10微米以上。
薄膜电阻:与之相对,薄膜电阻的制作过程更为精细。它采用真空溅射或蒸镀工艺,将金属或合金材料以极薄的形态沉积在基底表面,这一层的厚度往往小于1微米。之后,通过光刻或激光技术来精确雕刻出所需的电阻图案。
性能展现之别
阻值精度与稳定性:薄膜电阻以其高精度和低温度系数著称,能够在宽温度范围内保持阻值的恒定,适用于对精度要求极高的电路。而厚膜电阻虽然阻值精度和稳定性稍逊一筹,但胜在能承受更大的电流和功率。
功率耗散:由于厚膜电阻的电阻层更厚,它自然拥有更高的功率耗散能力,适合在高功率电路中发挥作用。
环境适应性:薄膜电阻的薄层结构意味着它对环境变化的敏感度较低,而厚膜电阻则可能因环境变化而出现阻值波动。
适用场合之分
厚膜电阻:在汽车电子、工业控制等需要承受较大电流和功率的场合,厚膜电阻因其出色的功率耗散能力和耐震性而备受青睐。
薄膜电阻:在模拟电路、精密仪器等追求高精度和稳定性的电路中,薄膜电阻因其高精度和低温度系数而成为首选。
经济考量之异
成本:薄膜电阻的制作工艺更为复杂,对设备和材料的要求也更高,因此其成本通常高于厚膜电阻。
综上所述,厚膜与薄膜电阻在构造工艺、性能展现、适用场合以及经济考量上均存在显著差异。在选择时,应根据具体的应用需求、性能要求以及成本预算来权衡利弊,从而做出最合适的选择。
