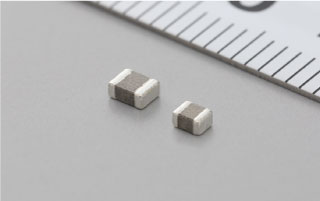

在设计线路板时,选择贴片电感是一个涉及多个因素的综合考量过程。以下是一些关键的步骤和考虑因素:
一、明确应用需求
首先,需要确定电感在电路中的作用,如滤波、振荡、储能、信号处理等。不同的应用需求会对电感的性能参数提出不同的要求。
二、分析电路工作条件
分析电路的工作电压、电流、频率和温度范围等条件,以确定电感的额定参数要求。例如,需要确保所选电感的额定电流大于电路中的最大预期电流,以避免电感过热或损坏。
三、选择电感值
根据电路设计和功能需求确定所需的电感值。电感值的选择直接影响滤波效果、谐振频率和信号传输质量。在选择时,需要权衡电感值、直流电阻(DCR)和饱和电流等参数,以满足电路的整体性能要求。
四、考虑品质因数
品质因数(Q factor)反映了电感的效率和损耗。高Q值表示电感具有较低的损耗和良好的频率响应。在选择时,应根据电路的需求选择适当的Q值,以确保电感在特定应用中的性能表现。
五、关注自谐频率
自谐频率(SRF)是电感开始表现出电容性特性的频率。在高频应用中,应选择SRF高于工作频率的电感,以避免电感在高频下失去电感特性而变成电容性,影响电路性能。
六、选择合适的封装尺寸和安装方式
根据电路板的空间限制和生产组装要求,选择合适的封装尺寸和安装方式(如SMD或THD)。同时,还需要考虑电感与其他元器件的兼容性,以确保电路板的整体布局和布线合理。
七、考虑温度范围和稳定性
根据设备的工作环境和温度要求,选择能在指定温度范围内稳定工作的电感。确保电感在高温或低温环境下仍能保持良好的性能表现。
八、评估供应商与成本
比较不同供应商的价格、交货期、质量和技术支持,选择性价比高的电感。选择有稳定供应能力和良好售后服务的供应商,以确保电路板的可靠性和稳定性。
九、进行仿真和测试
在实际设计过程中,建议进行详细的仿真和测试,以验证所选电感的性能并优化电路设计。通过仿真和测试,可以发现潜在的问题并进行调整,确保电路板的整体性能满足设计要求。
