如果能清晰看出贴片电阻体上的数字标识，判断电阻值和功率值当然不存在问题。如果损坏电阻本身无标注，或已烧毁得面目全非，看不清标注，那么代换前的电阻值判断就要费一点周折了，而且也必须做到心中有数，才能做出下一步的修复。有哪些方法可以作出较为准确的判断呢?

　　方法一：参考本机型的相同电路中相对应元件的电阻值。变频器电路中的相同电路很多，如6路IGBT驱动脉冲传输通道，其中6个支路是完全一样的，从MCU脉冲信号输出引脚，至缓冲电路、至驱动IC，至IGBT的栅、射极电路。任何其中1路或数个支路中的电阻或其它元件损坏，可能参考未损坏支路中贴片元件的参数值，如无标识，可在电路板上测量确定或将元件焊脱电路板进行测定。3相输出电流(模拟信号)的传输通道，3个信号检测电路也是一般也是完全相同的，一路有损坏时，可能未损坏两路中的元件参数，确定损坏元件的参数值。

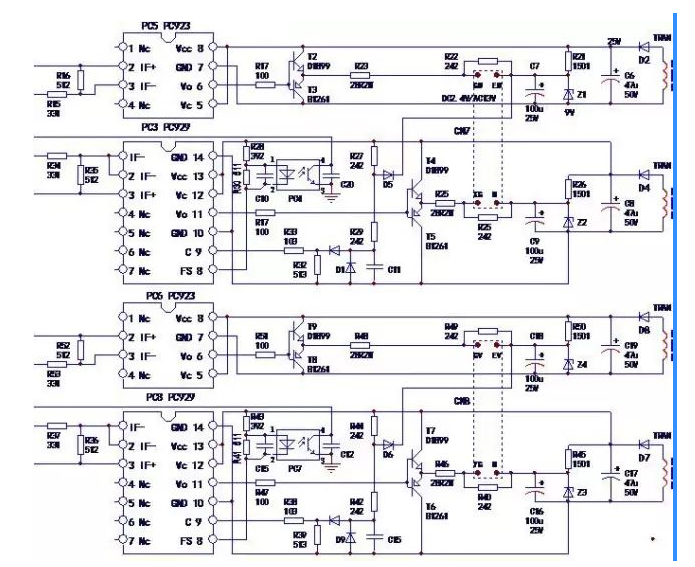

　　如下图所示，PC5与PC6两路驱动IC的外围电路的元件参数完全相同;PC3与PC8两路驱动IC的外围元件参数完全相同，R17=R51、R23=R48、R22=R49……，当PC3外围有元件损坏坏，可以“照搬”PC5相对应外围元件的参数值进行修复。

　　同理，对晶体管、二极管、IC芯片等其它元件的损坏，当无法确定损坏元件参数时，可以参照同类型电路元件的参数值进行代换修复。

　　方法二：据电路类型确定元件参数。如MCU(微控制器)引脚上连接的上拉、下拉电阻损坏，MCU需外接上拉、下拉电阻的数字端口，一般内部为开漏结构，应用上拉或下拉电阻，可以避免I/O口存在电平漂移状态，维持一个静态的稳定电平。

　　其电阻选值一般为10kΩ、6.8kΩ、5.1kΩ、4.7kΩ、3.3kΩ等，取值过小耗电增大，取值过大，则引发电平漂移或易引入干扰。只要确定损坏贴片电阻为MCU引脚的上位、下接电阻，则可以直接确定该损坏元件的阻值也在3.3~10kΩ的范围之内。当然也可以参考其它上位、下拉电阻的电阻值。

参考相同电路中元件参数示意图

MCU引脚的上拉电阻的电路示意图

　　U2的脉冲引脚的上拉电阻为5.1k，在3.3~10kΩ的范围之内。

　　方法三：参考同类机型确定元件参数值。没有相同电路可能参考，也不能像上拉、下拉电阻一样可以大致“估算”出元件的参数，找到同类机型进行比对测量，也能确定损坏元件的参数值。

　　方法四：调整试验得出元件的参数值。若无同类机型进行参考，需要费点力气测绘出该部分电路，搞明白损坏电阻在电路中的位置和具体作用，与其它元件的连接方法，“估算”出大致的电阻值，若仍无把握，将损坏电阻，暂时接入电位器，变频器上电，调整电位器进行试验，配合人工信号给定、后续电路对信号作出的反应、面板显示等，测出电位器的电阻值，进而确定损坏电阻的参数。
