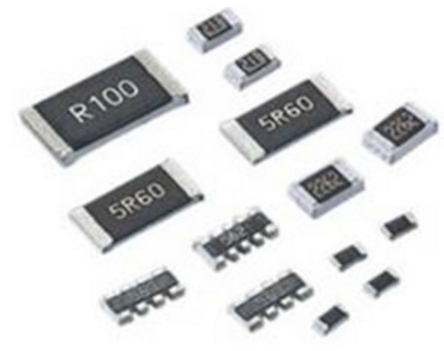

贴片电阻是很小的电子元器件,如果出现损坏,要对它的内部检测是比较麻烦的,那么有什么直观的方法进行判断呢?以及怎么对已经损坏的贴片电阻进行替换,方法如下:
判断贴片电阻已损坏的方法如下
a、贴片电阻表面二次玻璃体保护膜应覆盖完好,出现脱落,可能已经损坏;
b、元件表面应该是平整的,若再现一些“凸凹”,可能损坏;

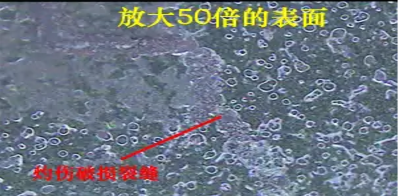

c、元件引出端电极一般应平整、无裂痕针孔、无变色现象,如果出现裂纹,可能损坏;
d、贴片电阻体表面颜色烧黑,可能已经损坏;
e、电阻体已经变形,可能损坏。
贴片电阻的代换
贴片电阻的代换,除了要求电阻值一样外,还需注意尺寸和功率值。小信号电路(如MCU主板电路)首先要求尺寸一致,便于焊接安装。代换注意事项如下:
1)严格按原参数代换。模拟信号处理电路,如比例放大器电路,对输入电阻、反馈电阻的取值严格,代换元件的电阻值,应与原损坏元件一样,不允许差异过大,否则会引发电路工作失误。
2)用于数字电路的元件,如上接、上拉电阻、隔离电阻等,选值有一定范围,只要令信号电压变化明显,符合高、低电平的要求范围即可。首先应选用相同参数的元件代换。若手头实在不能找到同阻值元件,则可用数值接近的元件代换,一般不会影响到电路性能。如4.7kΩ电阻损坏,用5.1kΩ或6.8kΩ电阻均可以进行代换修复。
3)可用非贴片元件代换。贴片电阻的损坏率极低,除了驱动电路因可能遭受强电冲击经常损坏(可购用部分备件),其它电路的元件很少损坏,可能有1只或两只损坏,类型不一,也无法选购备件。遇到此类损坏元件,用非贴片的1/4W或1/8W普通电阻,来代换也是没有问题的,并非找不到原配件就导致维修进度的“卡壳”。当然焊接时要注意,做好引线整形,尽可能使引线短些,焊接后若有必要涂覆704胶加固,也能达到高质量的修复要求。
