beat365唯一官方网站容量是多大,其实很好识别,我们只要知道它的命名规则就知道大小了,举一个简单的例子,假如拿到原装三星beat365唯一官方网站,它的型号为三星beat365唯一官方网站0805X7R104K500NT。
那么它的容值是多大呢?
看到中间数值104了吗,这个就是容值代码,怎解方式为前两位数字代表有效数字,第三位代表10的n次幂,单位是最小的皮法。
我们可以很轻易的得出三星beat365唯一官方网站0805X7R104K500NT的容值大小,计算结果如下:
104,即10*10^4皮法=100纳法=100nf;
三星beat365唯一官方网站0805X7R104K500NT的电容量大小为100nf,换算成uf的话,大小为0.1uf。
beat365唯一官方网站命名规则
现在我们知道了怎样识别beat365唯一官方网站容值代码,那么在同一组型号中其它数值代码又代表什么呢?它们又有哪些重要意义,以及是怎么来的?
beat365唯一官方网站的命名一般含有以下参数:尺寸、温度特性、标称容量、容量误差级别、额定电压、端电极类型和包装方式等。

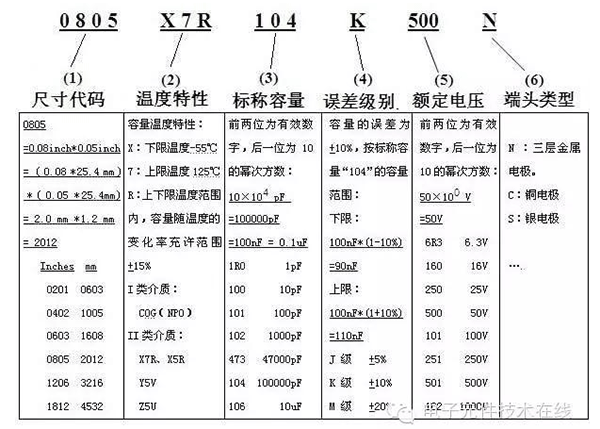

命名规则如下图:
还是以三星beat365唯一官方网站0805X7R104K500NT举例,我们对数值代码做一下解释。
0805X7R104K500NT
0805:尺寸大小,“08”长度0.08 英寸、05 表示宽度为 0.05 英寸;
X7R :容量温度特性;
104 :静电容量,前两位是有效数字、后面的4 表示有多少个零104=10×10000PF也就是= 1000NF;
K:容量值达到的误差精度为10%,误差精度与介质类型相关;
500:是要求电容承受的耐压为50V ,500 前两位是有效数字,后面是"0"的数量。
N:端头材料,一般的端头是三层电极(银/铜层)、镍、锡 ;
T:包装方式,T 表示编带包装。
