什么是贴片电感，你知道多少?
作者： 威人斯尼平台注册发表时间：2020-12-03 09:41:57浏览量：3519【小中大】
什么是贴片电感?也叫功率电感，有着体积小，高能量存储，低电阻等优点，在电路中起到通直流阻交流这是简单的说法，对交流信号进行隔离，滤波或与电容器，电阻器等组成谐振电路
文本标签：贴片电感

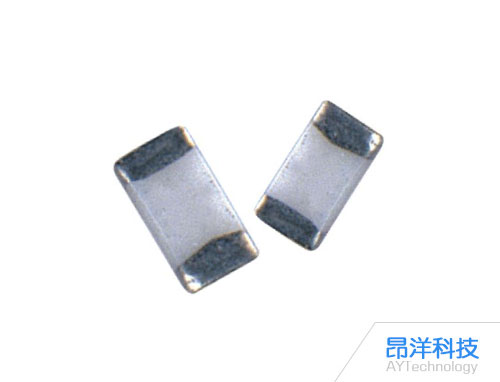

什么是贴片电感?也叫功率电感，有着体积小，高能量存储，低电阻等优点，在电路中起到通直流阻交流这是简单的说法，对交流信号进行隔离，滤波或与电容器，电阻器等组成谐振电路。是很多电子产品中不可缺少的电子原件，哪些关于贴片电感你知道多少?我们一起来看看：
一：贴片电感量
空载测量(理论值)和在实际电路中的测量(实际值)。由于电感使用的实际电路过多，难以类举。只有在空载情况下的测量加以解说。电感量的大小，主要取决于电感线圈的圈数(匝数)，绕制方式，有无磁心及磁心的材料等决定。通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。
有磁心的线圈比无磁心的线圈的电感量大。磁心导磁率越大，电感量也就越大。所以电感量是有很多因素来决定它的大小。电感量的基本单位是亨利(简称亨)，用字母“H”表示。常用的单位还有毫亨(mH)和微亨(μH)，它们之间的关系是：1H=1000mH;1mH=1000μH
二：贴片电感的偏差
电感量单位后面用一个英文字母表示其允许偏差，各字母所代表的允许偏差见下表。例如：560uHK表示标称电感量为560uH，允许偏差为土10%，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按—定的规律组合标志在电感体上。
采用这种标示方法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点。例如：4N7表示电感量为4.7nH，4R7则代表电感量为4.7uH;47N表示电感量为47nH，6R8表示电感量为6.8uH。
标注的感量与实际感量的允许误差值。一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%;而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。
三：分布电容
线圈的匝与匝之间、线圈与磁心之间存在的电容。分布电容越小，其稳定性越好。通常将模拟电路区和区合理地分开，将电源线和地线单独引出，把电源供给处汇集到一点。又如在家庭综合布线时，要将220V供电线路遇电话线、网络线及音频、视频线等分开布线，且要求尽量不要平行敷设。
四：电感额定电流
额定电流是指产品设备在额定电压下，按照额定功率运行时的电流。贴片电感正常工作时允许通过的最大电流值。若工作电流超过额定电流，则会烧毁。
五：品质因数
也称Q值或优值，是衡量电感器质量的主要参数。他是指贴片电感在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。Q值越高，损耗越小，效率越高。
关于贴片电感你知道多少?我们认识到什么是贴片电感，在电子行业中有着重要的作用，在选择贴片电感时需要注意看清楚包装上的参数与功率。
