beat365唯一官方网站极性怎么辨别呢?下面来谈谈beat365唯一官方网站极性的判别方法。贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。贴片式陶瓷电容无极性(如图3),容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“beat365唯一官方网站”),但beat365唯一官方网站上没有代表容量大小的数字。
文本标签:beat365唯一官方网站极性的判别方法
beat365唯一官方网站极性怎么辨别呢?下面来谈谈beat365唯一官方网站极性的判别方法。贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。贴片式陶瓷电容无极性(如图3),容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“beat365唯一官方网站”),但beat365唯一官方网站上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比,其表面均有电容容量和耐压标识,其表面颜色通常有黄色和黑色两种。譬如100-16即表示容量100μF,耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量,其多见于显卡上,容量在300μF~1500μF之间,其主要是满足电流低频的滤波和稳压作用。一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以beat365唯一官方网站以钽电容为多,根据其耐压不同,beat365唯一官方网站又可分为A、B、C、D四个系列,具体分类如下:
类型封装形式耐压
A321610V
B352816V
C603225V
D734335V
贴片的钽电解电容(A/B/C/D壳)横杠是正极或底盘(金属)上有缺口的那边是正极,
贴片的圆型铝电解电容,横杠是负极。
瓷片电容对高频滤除效果最好;
电解电容对低频的抑制效果就比其他的好;
独石、钽电容等,在温度系数方面比瓷片的好,而在滤除高频方面远没有瓷片的好。
去耦电容和旁路电容没有本质的区别,电源系统的电容本来就有多种用途,从为去除电源的耦合噪声干扰的角度看,我们可以把电容称为去耦电容(Decoupling),如果从为高频信号提供交流回路的角度考虑,我们可以称为旁路电容(By-pass)。而滤波电容则更多的出现在滤波器的电路设计里。电源管脚附近的电容主要是为了提供瞬间电流,保证电源/地的稳定,当然,对于高速信号来说,也有可能把它作为低阻抗回路,比如对于CMOS电路结构,在0->1的跳变信号传播时,回流主要从电源管脚流回,如果信号是以地平面作为参考层的话,在电源管脚的附近需要经过这个电容流入电源管脚。所以对于PDS(电源分布系统)的电容来说,称为去耦和旁路都没有关系,只要我们心中了解它们的真正作用就行了。
铝电容容量较大、价格较低,但易受温度影响、准确度不高;而且随着使用时间会逐渐失效。钽电容寿命长、耐高温、准确度高,不过容量较小、价格高。除非是需要大容量滤波的地方(如CPU插槽附近),原则上最好都使用钽电容,因为它不易引起波形失真。
下图为SMD钽电容电容
下图为SMD铝电容
下图为SMD陶瓷电容
由于陶瓷需要高温烧结,不能表面丝网印刷。

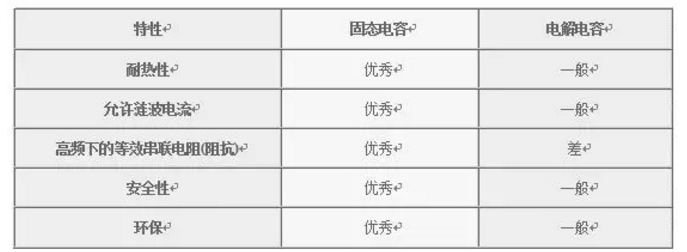

固态电容全称为:固态铝质电解电容。它与普通电容(即液态铝质电解电容)最大差别在于采用了不同的介电材料,液态铝电容介电材料为电解液,而固态电容的介电材料则为导电性高分子。
新时代的固态电容采用具有高导电度及优异热稳定性之导电高分子材料作为固态电解质,代替传统式铝电解电容器内的电解液,大幅改善传统液态铝电解电容器之缺点并展现出极为优异的电器特性与可靠度,导电性高分子铝固态电解容器已成为下一时代固态电解电容器的开发主流,导电性高分子固态电容器也成为尖端先进的电容器代名词。
使用固态电容好处一:防爆浆

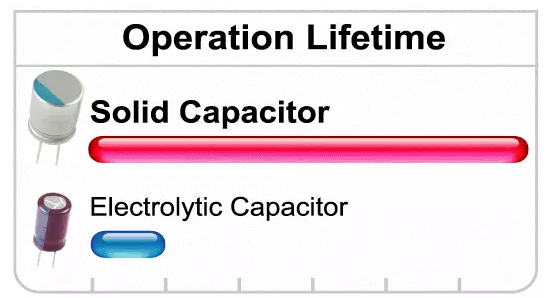

使用固态电容好处二:寿命长,稳定性好
以上是关于beat365唯一官方网站极性的判别方法的讲解,想要了解更多beat365唯一官方网站知识,欢迎持续关注本站。
