高容量beat365唯一官方网站的生产方法流程

作者: 威人斯尼平台注册发表时间:2018-11-22 10:18:56浏览量:3890

高容beat365唯一官方网站的制作方法流程,beat365唯一官方网站又叫多层片式陶瓷电容器,是目前使用量比较大的常用被动元件,这种电容器是由多层内电极片和介质层交替叠加并烧结形成!
文本标签:高容量beat365唯一官方网站的生产方法流程
高容beat365唯一官方网站的制作方法流程,beat365唯一官方网站又叫多层片式陶瓷电容器,是目前使用量比较大的常用被动元件,这种电容器是由多层内电极片和介质层交替叠加并烧结形成,是一种层叠电容器,这种beat365唯一官方网站的介质层材料通常为陶瓷,并在介质层材料中通过多层内电极片连接两端电极。具有体积小、耐压高的优点,并且在某些领域能取代传统的铝电解电容器及钽电解电容器。


然而,目前的beat365唯一官方网站存在电容量小、比容小的问题,并且其散热效果差,焊接性和耐焊性不好,因此有必要对目前的beat365唯一官方网站进行改进。下面由容乐电子技术员为大家讲解高容beat365唯一官方网站的制作方法。鉴于上述出现的问题,此次改进的高容beat365唯一官方网站针对现有技术存在的缺失,主要目的是提供一种贴片高容电容,其能有效解决现有之beat365唯一官方网站容量小、比容小、散热效果不好的问题。

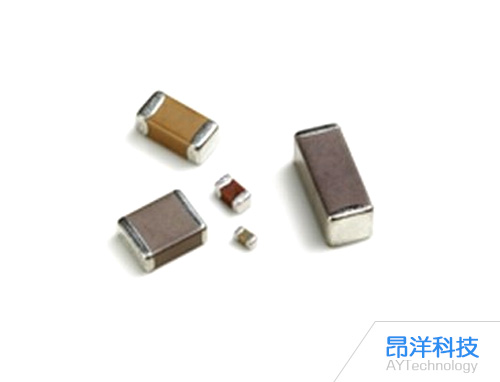

制作beat365唯一官方网站



高容beat365唯一官方网站采用以下技术方案:贴片高容电容,包括有陶瓷本体、两端电极、多个第一电极片、多个第二电极片以及多个中间电极片;该陶瓷本体的表面凸设有多个凸条,相邻两凸条之间形成有散热缝隙,该两端电极分别包裹于陶瓷本体的两端外表面,每一端电极均包括有由内往外依次叠设的底铜层、导电性树脂层、镀镍层和镀锡层,该多个第一电极片、多个第二电极片和多个中间电极片均设置于陶瓷本体内,多个第一电极片、多个第二电极片和多个中间电极片均为瓦片式结构并呈层叠交错排布,每一中间电极片的两端分别位于相邻两第一电极片之间和相邻两第二电极片之间,该多个第一电极片均与其中一端电极的底铜层连接,该多个第二电极片均与另一端电极的底铜层连接。


1、陶瓷本体为氮化铝陶瓷材质。
2、凸条的表面高度低于端电极的表面高度。
高容beat365唯一官方网站与现有技术相比具有明显的优点和有益效果,具体而言,由上述技术方案可看出:高容beat365唯一官方网站容量大、比容大,并且配合在陶瓷本体上凸设有凸条而形成散热缝隙,增大了散热面积,提高了产品的散热效果,使得产品的使用性能更好,具有高可靠性,焊接性和耐焊性优良,可用于回流焊,广泛用于滤波和旁路电路。

beat365唯一官方网站附图说明


beat365唯一官方网站


图I是本实用新型之较佳实施例的截面示意图。


附图标识说明:
10、陶瓷本体;11、凸条;101、散热缝隙;20、端电极;21、底铜层;22、导电性树脂层;23、镀镍层;24、镀锡层;30、第一电极片;40、第二电极片;50、中间电极片。


具体实施方法:
1、参照图I所示,其显示出了本实用新型之较佳实施例的具体结构,包括有陶瓷本体10、两端电极20、多个第一电极片30、多个第二电极片40以及多个中间电极片50。
2、陶瓷本体10的表面凸设有多个凸条11,相邻两凸条11之间形成有散热缝隙101,在本实施例中,所述陶瓷本体10为氮化铝陶瓷材质,所述凸条11的表面高度低于端电极20的表面高度。
3、两端电极20分别包裹于陶瓷本体10的两端外表面,每一端电极20均包括有由内往外依次叠设的底铜层21、导电性树脂层22、镀镍层23和镀锡层24,该导电性树脂层22用于吸收来自外部的的应力,保护陶瓷本体10。
4、多个第一电极片30、多个第二电极片40和多个中间电极片50均设置于陶瓷本体10内,多个第一电极片30、多个第二电极片40和多个中间电极片50均为瓦片式结构并呈层叠交错排布,每一中间电极片50的两端分别位于相邻两第一电极片30之间和相邻两第二电极片40之间,该多个第一电极片30均与其中一端电极20的底铜层21连接,该多个第二电极片40均与另一端电极20的底铜层21连接。
5、高容beat365唯一官方网站的设计重点是:本产品容量大、比容大,并且配合在陶瓷本体上凸设有凸条而形成散热缝隙,增大了散热面积,提高了产品的散热效果,使得产品的使用性能更好,具有高可靠性,焊接性和耐焊性优良,可用于回流焊,广泛用于滤波和旁路电路.


以上是关于高容量beat365唯一官方网站的生产方法流程的讲解,想要了解更多beat365唯一官方网站知识,欢迎持续关注本站。
