常见贴片电感封装尺寸表

作者: beat365唯一官方网站运营部发表时间:2022-01-12 09:29:54浏览量:12306

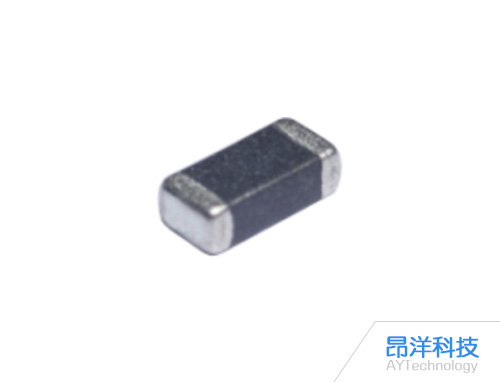

片式叠层电感简称贴片电感、片感、常用三大片式元件(片容、片阻、片感)之一。按公制标准分为1005、1608、2012、3216、3225、4516、4532等。
文本标签:常见贴片电感封装尺寸表
片式叠层电感简称贴片电感、片感、常用三大片式元件(片容、片阻、片感)之一。按公制标准分为1005、1608、2012、3216、3225、4516、4532等。那么小编分别列出这类常见的贴片电感封装尺寸表如下。
贴片电感封装尺寸表
封装尺寸 L(长) W(宽) T(高) D
公制(100505)
英制(0402)
1.0±0.15
(0.040±0.006)
0.5±0.15
(0.020±0.006)
0.5±0.15
(0.020±0.006)
0.25±0.10
(0.010±0.004)
公制(160808)
英制(0603)
1.6±0.2
(0.063±0.008)
0.8±0.2
(0.031±0.008)
0.8±0.2
(0.031±0.008)
0.3±0.2
(0.01±0.008)
公制(201209)
英制(0805)
2.0±0.2
(0.079±0.008)
1.2±0.2
(0.047±0.008)
0.9±0.2
(0.035±0.008)
0.5±0.3
(0.020±0.012)
公制(201212)
英制(0805)
2.0±0.2
(0.079±0.008)
1.2±0.2
(0.047±0.008)
1.2±0.2
(0.047±0.008)
0.5±0.3
(0.020±0.012)
公制(321611)
英制(1206)
3.2±0.2
(0.126±0.008)
1.6±0.2
(0.063±0.008)
1.1±0.2
(0.043±0.008)
0.5±0.3
(0.020±0.012)
公制(321609)
英制(1206)
3.2±0.2
(0.126±0.008)
1.6±0.2
(0.063±0.008)
0.9±0.2
(0.035±0.008)
0.5±0.3
(0.020±0.012)
公制(322513)
英制(1210)
3.2±0.2
(0.126±0.008)
2.5±0.2
(0.098±0.008)
1.3±0.2
(0.051±0.008)
0.5±0.3
(0.020±0.012)
公制(451616)
英制(1806)
4.5±0.2
(0.186±0.008)
1.6±0.2
(0.063±0.008)
1.6±0.2
(0.063±0.008)
0.5±0.3
(0.020±0.012)
公制(453215)
英制(1812)
4.5±0.2
(0.180±0.008)
3.2±0.2
(0.126±0.008)
1.5±0.2
(0.060±0.008)
0.5±0.3
(0.020±0.012)


结尾:本表仅列出体积、长度、宽度、高度主要规格尺寸,如需更详细请留言获取规格书。
以上内容主要介绍贴片电感封装尺寸规格表,如需要贴片电感相关产品请留言联系或拨打:0755-23775203;海量贴片电感现货库存,规格齐全。欢迎来咨询价格或拿样测试。
