国巨(YaGeo)CC X6S通用beat365唯一官方网站0603尺寸参数介绍

作者: beat365唯一官方网站-柯顺发表时间:2022-01-19 09:23:46浏览量:3662

YAGEO 全力于供应通用的普通贴片陶瓷电容 ,用来适应电路板及周边应用的所有要求。安装方便没有正负极性,稳定高可靠性好,经过IEC60068标准认证。鉴于环保的责任,国巨的MLCC通过美国的工业协会(RoHS)检测和无卤素要求。
文本标签:国巨(YaGeo)CC X6S通用beat365唯一官方网站0603尺寸参数介绍

YAGEO 全力于供应通用的普通贴片陶瓷电容 ,用来适应电路板及周边应用的所有要求。安装方便没有正负极性,稳定高可靠性好,经过IEC60068标准认证。鉴于环保的责任,国巨的MLCC通过美国的工业协会(RoHS)检测和无卤素要求。

特征:

二级

工作温度高达 105°C

无极性高可靠性

符合 RoHS 标准且不含卤素

应用领域

伺服电机器控制

PLC 智能控制器

电气自动化设备

各种安全设备

电力智能电表

白色智能家居

远程电源管理

逆变器

电源供应

蜂窝基站

智能/功能手机

蜂窝模块

CC XXXX   X    X  X6S X BB XXX

(1) (2)  (3)    (4)   (5)

(1)尺寸:0603 (1608)

(2)精度:K = ± 10%M = ±20%

(3)包装风格:R=纸类(包装)/聚乙烯胶带轮盘,卷轴7英寸大小。K=胶带卷盘,卷轴7英寸大小。P=纸(包装)/聚乙烯胶带卷盘,卷轴13英寸大小;F=胶带卷盘;卷轴13英寸大小。C=散装箱。

(4)额定电压:4=4伏;5=6.3伏;6=10伏;7=16伏;8=25伏;9=50

(5)电容值:前面2位有效数字和第三位的数值(设为”n”)是10n次幂。示例:103=10X103=10000pF=10nF,字母R表示小数点。

国巨电容尺寸大小

风格 L1(mm) W(mm) T(MM) L2/L3(mm) L4(mm) 示意图
Min Max Min
0603 0.6±0.10 0.8±0.10 0.8±0.10 0.20 0.60 0.40
1.6±0.15 0.8±0.15 0.8±0.15
1.6±0.20 0.8±0.20 0.8±0.20

0603电容值表
CAP 0603
  4V 6.3V 10V 16V 25V 50V
100nF
220nF
470nF
1uF 0.8±0.1 0.8±0.1 0.8±0.1 0.8±0.1 0.8±0.1
22uF 0.8±0.1 0.8±0.1 0.8±0.1 0.8±0.2
4.7uF 0.8±0.2 0.8±0.2
10uF 0.8±0.2 0.8±0.2
22uF 0.8±0.2 0.8±0.2
47uF

包装参数表
尺寸代码 厚度类型 卷盘宽度 Ø 180 MM / 7 INCH Ø 330 MM / 13 INCH 每卷数量
胶卷盘 胶卷盘
0603 0.8±0.1 8mm 4000 --- 15000 --- 15000

焊接表
焊接方法 尺寸
0603
回流焊接 ≥1.0μF
回流/波动 <1.0μF

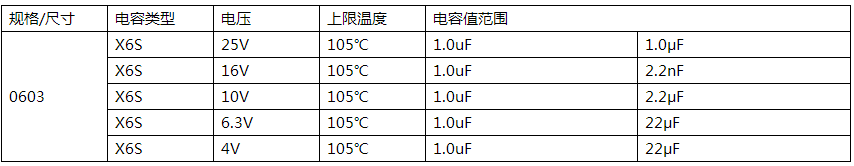

常用参数表


以上是国巨CC X6S 0603 beat365唯一官方网站的常用参数表。
