国巨 CC 0805 X6S通用普通贴片陶瓷电容电容值参数解读

作者: 威人斯尼平台注册发表时间:2022-01-22 09:21:04浏览量:2194

YAGEO 大力供应通用 MLCC电容 ,用来满足电气市场设备所有要求。没有安装时非常方便没有正负极之分,可靠性和稳定性好,通过IEC60068标准的认证。
文本标签:国巨 CC 0805 X6S通用普通贴片陶瓷电容电容值参数
YAGEO 大力供应通用 MLCC电容 ,用来满足电气市场设备所有要求。没有安装时非常方便没有正负极之分,可靠性和稳定性好,通过IEC60068标准的认证。出于对环境保护的责任,国巨提供烦人MLCC通过RoHS美国工业协会的安全检测认证和无卤素要求。
    特征:
    二级
    工作温度高达 105°C
    无极性高可靠性
    以磁带卷盘形式提供
    镍屏蔽端接
    符合 RoHS 标准且不含卤素
    应用领域:
    调制解调器/交换机/路由器
    接入点
    笔记本电脑和平板电脑
    服务器和UPS
    充电器和适配器
    存储和固态硬盘
    打印机
    主板
    LED照明
    照明控制
    游戏主机
    机顶盒
    多媒体
    白色家电
    CC XXXX   X    X  X6S X BB XXX
    ①      ②   ③        ④      ⑤
    (1)尺寸:0805 (2012)。
    (2)精度:K = ± 10%; M = ±20%。
    (3)包装样式:R=纸/PE胶带卷盘直径7(in)。K=聚乙烯胶带卷盘直径7(in)。P=纸/聚乙烯胶带卷盘直径13(in);F=泡罩胶带卷盘;卷轴13(in)。C=散装箱。
    (4)额定电压:4=4(伏);5=6.3(伏);6=10(伏);7=16(伏);8=25(伏);9=50(伏)

    (5)电容值:表示电容值的有三个数值,前面;前面两个是2个有效数,后面数值(设为“n”)是表示10的n次幂。如:103=10X103=10000pF=10nF,字母R表示小数点。

国巨0805尺寸大小表

国巨0805尺寸大小表

风格 L1(mm) W(mm) T(MM) L2/L3(mm) L4(mm)
Min Max Min
0805 2.0±0.20 1.25±0.20 1.25±0.20 0.25 0.75 0.55

国巨0805电容容值参数表
CAP 0805
  6.3V 10V 16V 25V 50V
100uF
470uF
1uF
2.2uF 1.25±0.2 1.25±0.2 1.25±0.2 1.25±0.2
4.7uF 1.25±0.2 1.25±0.2 1.25±0.2 1.25±0.2
10uF 1.25±0.2 1.25±0.2 1.25±0.2
22uF
47uF
 包装风格

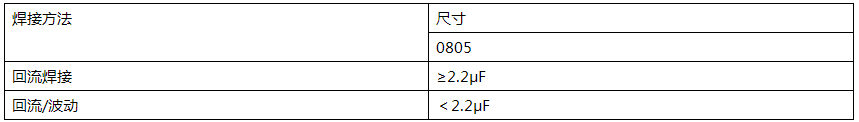

焊接参数表

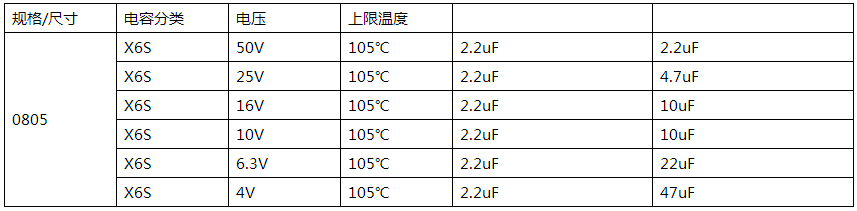

0805电容常用参数表
