作者: beat365唯一官方网站-运营发表时间:2022-04-26 16:52:24浏览量:2407【小中大】
英文 Multi-Layer Ceramic Capacitors,简称 MLCC
一、尺寸规格
贴片电阻尺寸有0201~2020约9个规格,有英制和公制两种标识方式,见下表:
英制 |
公制 |
长度(L) |
宽度(W) |
厚度(t) |
0201 |
0603 |
0.60±0.03 |
0.30±0.03 |
0.3±0.03 |
0402 |
1005 |
1.00±0.05 |
0.50±0.05 |
0.50±0.05 |
0603 |
1608 |
1.60±0.10 |
0.80±0.10 |
0.80±0.10 |
0805 |
2012 |
2.00±0.10 |
1.25±0.10 |
1.25±0.20 |
1206 |
3216 |
3.20±0.30 |
1.60±0.20 |
1.60±0.20 |
1210 |
3225 |
3.20±0.30 |
2.50±0.20 |
1.60±0.20 |
1808 |
4520 |
4.50±0.40 |
2.00±0.30 |
1.25±0.20 |
1812 |
4532 |
4.50±0.40 |
3.20±0.30 |
1.60±0.20 |
2020 |
5750 |
5.70±0.40 |
5.00±0.30 |
2.00±0.20 |
二、额定电压系列
电压系列有:
4.0V、6.3V、10V、16V、25V、50V ;100V、200V、250V、500V、630V ;
1000V、1500V、2000V、2500V、3000V ;4000V
4.0V~50V,低压;100V~630V,中压;1000V~4000V,高压.
· 电气特性
陶瓷beat365唯一官方网站器(MLCC)材质主要有NPO(COG),X5R,X7R,Y5V.
NPO(COG)工作温度为-55 to +125°C ,温度系数为(0±30)ppm/℃,容值范围为0.1pF to 0.1µF ,误差为Cap≤5pF:A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF<cap
X7R工作温度为-55 to +125°C,温度特性为15%,容值范围为100pF to 47µF;误差为
K (±10%)
X5R工作温度为-55 to +85°C,温度特性为15%,容值范围为100pF to 220µF;误差为
K (±10%), M (±20%)
Y5V工作温度为-30 to +85°C,温度特性为+22/-82% ,容值范围为0.01µF to 100µF;误差为Z (-20/+80%)
四、电容内部结构

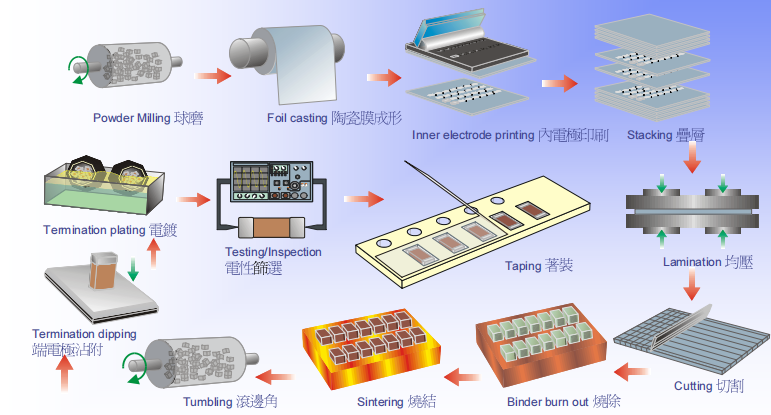

五、电容生产流程
