muRata村田beat365唯一官方网站采购必看知识-多新采购人员都是通过网上搜索查找，村田代理商，村田供应商，村田电容，村田beat365唯一官方网站，村田物料代理等关键词，找到公司村田代理商，然而很多采购人员并不熟悉村田beat365唯一官方网站料号，规格，材质，精度，包装数量等一系列参数。

在于采购人员不了解村田beat365唯一官方网站知识，下面就是村田电容基础知识讲解！

常规村田beat365唯一官方网站按材料分为COG(NPO),X7R,Y5V,按照英制标准，其引脚封装通常有： 0201，0402，0603，0805，1206，1210，1812，1825，2225， 3012、3035。

0201，0402，0603，0805，1206为常见封装尺寸的村田beat365唯一官方网站，容量范围一般在0.5pF~1uF。1210，1812，1825，2225， 3012、3035为大规格村田beat365唯一官方网站，容量范围在1uF~100uF

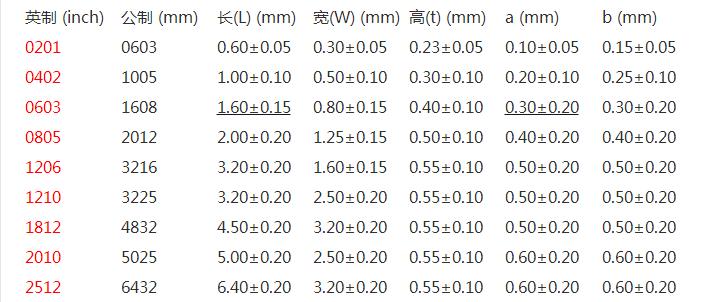

常见的封装尺寸英制与公制尺寸对照表如下:

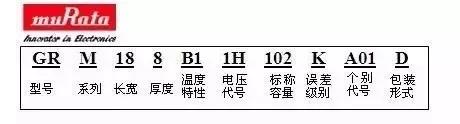

村田beat365唯一官方网站命名规则：
(例如)GRM 18 8 R7 1C 225 K E15 D

GRM——镀锡电极品(普通贴片陶瓷电容)

常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。

18——尺寸(长*宽)(1.6*0.8mm)

国内通用尺寸表示是(长*宽)1.6*0.8mm(单位为mm).国际上通用尺寸表示是用英0603(单位为inch)，

村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:

03----0.6*0.3mm----0201   15----1.0*0.5mm----0402   18----1.6*0.8mm----0603 21----2.0*1.25mm----0805

31----3.2*1.6mm----1206  32----3.2*1.5mm----1210   42----4.5*2.0mm----1808   43----4.5*3.2mm----1812

55----5.7*5.0mm----2220

8——表示厚度(T)(0.8mm)

常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:

5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

R7 ——表示材质(X7R)

常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：

5C----COG/NPO/CH     R6----X5R          R7----X7R           F5-----Y5V

5C工作温度是-55度——+125度，温度系数是0+-30ppm/度;

R6工作温度是-55度——+85度，温度系数是+-15%;

R7工作温度是-55度——+125度，温度系数是+-15%;

F5工作温度是-30度——+85度。温度系数是+22,-82%

100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。材质的选用直接影响到电容值的精度与耐温度情况。

1C——表示额定电压(DC16V)

常用电压村田表示有0J，1A，1C，1E，1H等，对应值如下：

0J------6.3V 1A------10V 1C------16V 1E-----25V 1H-----50V

225——表示静电容量(2.2UF)

由3位字母数字表示，单位为皮法(pF)。第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数，有小数点时以大写字母“R”表示，此时所有数字均为有效数字。

比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10为有效数字.第3位1为前面10有效数字后0的个字为1个.也就是100pF)

1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)

K ——表示静电容量允许偏差(+-10%)

静电容量允许偏差，也就是常说的档位、精度(+-10%)

常用档位有B、C、D、J、K、M、Z,具体对应值如下:

B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

正常5C材质的精度可做到B、C、D、J档;R6、R7材质的精度可做到K、M档;F5材质精度是Z档。

E15——个别规格代码 (可忽略，不重要)

D——包装方式(直径180mm纸带编带盘装)

常用包装方式有L、D、B等，具体方式如下：

L表示直径180mm的压纹带(塑料)编带盘装;D表示直径180mm纸带编带盘装;B表示散袋装
