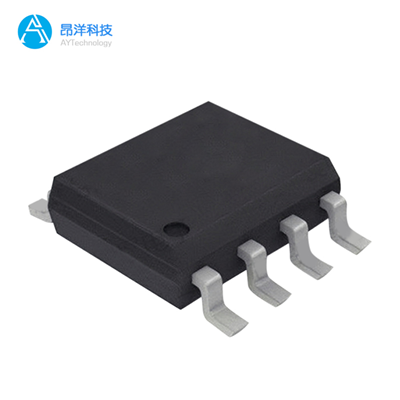

芯联 LDO——最基本的电源IC,是一种低压差线性稳压器,使用在其饱和区域内运行的晶体管或场效应管(FET),从应用的输入电压中减去超额的电压,产生经过调节的输出电压。
文本标签:芯联LDO
芯联LDO——最基本的电源IC,是一种低压差线性稳压器,使用在其饱和区域内运行的晶体管或场效应管(FET),从应用的输入电压中减去超额的电压,产生经过调节的输出电压。所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
芯联LDO——最基本的电源IC,是一种低压差线性稳压器,使用在其饱和区域内运行的晶体管或场效应管(FET),从应用的输入电压中减去超额的电压,产生经过调节的输出电压。所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的芯联LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP。这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似
芯联LDO看似简单,在实际选型应用中还是有很多需要注意的地方,下面分几点概要述说下LDO选型需要注意的点:
1. 实际应用时输入电压-输出电压较大时需评估Power Dissipation, PD是否可以满足,而不只 看芯片标称的输出电流能力。
2. 实际应用时输入电压-输出电压较小时需评估Dropout Voltage是否足够,需满足:输入电压输出电压>Dropout Voltag。
3. 使用输出可调型号时,FB电阻需放在靠芯片且上偏电阻取在电容之后,还需确认规格书对阻 值是否有要求,一般阻值选取越小抗干扰越强,但取样电阻上损耗会加大,取大可能造成输出 电压不稳定。
4. LDO输出端接有其它电压源时需考虑LDO内部MOS体内二极的存在,一般规格书未有标注,需 选用防反灌型号。
5. 评估PD是否足够时 ,需注规格书标注的测试条件,一般应用时,如无法达到规格书测试条件 ,应以实物实测温度来评估。
