返回当前位置：首页 / 产品中心 / 风华电容电阻 / / CBG通用型磁珠系列
|
电流 |
500mA |
阻抗 |
100Ω |
|
零部件系列 |
CBG |
电感公差 |
±25% |
| 详细参数 | |
|
电流 |
500mA |
| 阻抗 |
100Ω |
|
零部件系列 |
CBG |
|
电感公差 |
±25% |
|
安装方式 |
表面黏着 |
|
封装(公制) |
2012 |
|
封装 |
0805/2*1.25mm |
|
长度 |
2 mm |
|
宽度 |
1.25 mm |
|
包装方式 |
胶带卷盘 |
|
产品规格书 |
下载 |

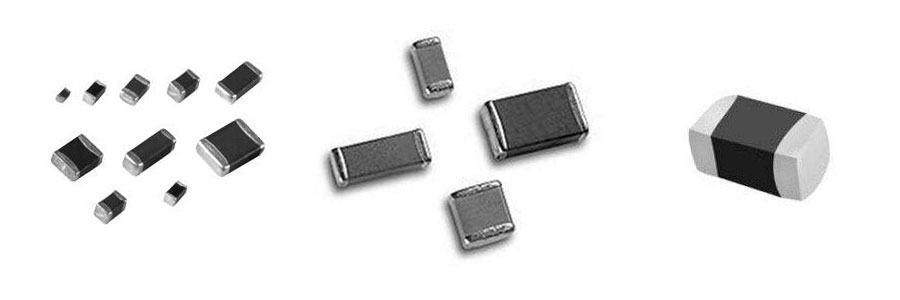

产品图片
产品特性
1. 集成无机材料基质；
2. 防电磁干扰；
3. 适用范围广；
4. 高可焊性和热敏性；
5. 高可靠性；
6. 滤泼频率广；
7. 适用于SMT加工。
产品用途
直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。
磁珠有很高的电阻率和磁导率，等效于电阻和电感串联。在电路中只要导线穿过它即可。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方）。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路。
