返回当前位置：首页 / 产品中心 / 二三极管 / 赛米微尔高可靠性TVS二极管
|
额定电压(DC) |
5V~210V
|
包装 |
P600 |
| 配置 |
双向 |
击穿电压 |
7V~340V |
| 品牌 | 赛米微尔 |
功率 |
5000W |
产品特性
2、10×1000μs波形时的峰值脉冲功率为5000W，重复频率（工作循环）: 0.01%；
3、快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps；
4、出色的箝位能力；
5、漏电流小；
6、可保证高温焊接: 接线端260°C/40秒。
7、不含卤素且符合RoHS及Reach测试标准；
应用
1、I/O接口；
2、交直流电源；
3、低频信号传输线（RS232、RS485等）；
产品型号及参数
|
通用TVS双向瞬态抑制二极管 |
|||||||||
|
产品型号 Part Number |
包装 Package |
配置 Configuration |
截止电压 Vrwm [max] (V) |
最小击穿电压 Vbr [min] (V) |
最大击穿电压 Vbr [max] (V) |
钳位电压 Vc @Ipp [max] (V) |
峰值电流 Ipp [max] (A)
|
漏电流 IR [max] (µA) |
功率 Ppp [min] (W) |
|
5KP5.0CA |
P600 |
双向 |
5.0 |
6.4 |
7.0 |
9.2 |
554.3 |
5000 |
5000 |
|
5KP6.0CA |
P600 |
双向 |
6.0 |
6.7 |
7.4 | 10.3 |
495.1 |
5000 |
5000 |
|
5KP6.5CA |
P600 |
双向 |
6.5 | 7.2 | 8.0 | 11.2 | 455.4 | 2000 | 5000 |
|
5KP7.0CA |
P600 |
双向 |
7.0 | 7.8 | 8.6 | 12.6 | 425.0 | 1000 | 5000 |
|
5KP7.5CA |
P600 |
双向 |
7.5 | 8.3 | 9.2 | 12.9 | 395.3 | 250.0 | 5000 |
|
5KP8.0CA |
P600 |
双向 |
8.0 | 8.9 | 9.8 | 13.6 | 375.0 | 150.0 | 5000 |
|
5KP8.5CA |
P600 |
双向 |
8.5 | 9.4 | 10.4 | 14.4 | 354.2 | 50.0 | 5000 |
|
5KP9.0CA |
P600 |
双向 |
9.0 | 10.0 | 11.1 | 15.4 | 331.2 | 20.0 | 5000 |
|
5KP10CA |
P600 |
双向 |
10.0 | 11.1 | 12.3 | 17.0 | 300.0 | 15.0 | 5000 |
|
5KP11CA |
P600 |
双向 |
11.0 | 12.2 | 13.5 | 18.2 | 180.2 | 2.0 | 5000 |
|
5KP12CA |
P600 |
双向 |
12.0 | 13.3 | 14.7 | 19.9 | 256.3 | 2.0 | 5000 |
|
5KP13CA |
P600 |
双向 |
13.0 | 14.4 | 15.9 | 21.5 | 237.2 | 2.0 | 5000 |
|
5KP14CA |
P600 |
双向 |
14.0 | 15.6 | 17.2 | 23.2 | 219.8 | 2.0 | 5000 |
|
5KP15CA |
P600 |
双向 |
15.0 | 16.7 | 18.5 | 24.4 | 209.0 | 2.0 | 5000 |
|
5KP16CA |
P600 |
双向 |
16.0 | 17.8 | 19.7 | 26.0 | 196.2 | 2.0 | 5000 |
|
5KP17CA |
P600 |
双向 |
17.0 | 18.9 | 20.9 | 27.6 | 184.8 | 2.0 | 5000 |
|
5KP18CA |
P600 |
双向 |
18.0 | 20.0 | 22.1 | 29.2 | 174.7 | 2.0 | 5000 |
|
5KP20CA |
P600 |
双向 |
20.0 | 22.2 | 24.5 | 32.4 | 157.4 | 2.0 | 5000 |
|
5KP22CA |
P600 |
双向 |
22.0 | 24.4 | 26.9 | 35.5 | 143.7 | 2.0 | 5000 |
|
5KP24CA |
P600 |
双向 |
24.0 | 26.7 | 29.5 | 38.9 | 131.1 | 2.0 | 5000 |
|
5KP26CA |
P600 |
双向 |
26.0 | 28.9 | 31.9 | 42.1 | 121.1 | 2.0 | 5000 |
|
5KP28CA |
P600 |
双向 |
28.0 | 31.1 | 34.4 | 45.4 | 112.3 | 2.0 | 5000 |
|
5KP30CA |
P600 |
双向 |
30.0 | 33.3 | 36.8 | 48.4 | 105.4 | 2.0 | 5000 |
|
5KP33CA |
P600 |
双向 |
33.0 | 36.7 | 40.6 | 53.3 | 95.7 | 2.0 | 5000 |
|
5KP36CA |
P600 |
双向 |
36.0 | 40.0 | 44.2 | 58.1 | 87.8 | 2.0 | 5000 |
|
5KP40CA |
P600 |
双向 |
40.0 | 44.4 | 49.1 | 64.5 | 79.1 | 2.0 | 5000 |
|
5KP43CA |
P600 |
双向 |
43.0 | 47.8 | 52.8 | 69.4 | 73.5 | 2.0 | 5000 |
|
5KP45CA |
P600 |
双向 |
45.0 | 50.0 | 55.3 | 72.7 | 70.2 | 2.0 | 5000 |
|
5KP48CA |
P600 |
双向 |
48.0 | 53.3 | 58.9 | 77.4 | 65.9 | 2.0 | 5000 |
|
5KP51CA |
P600 |
双向 |
51.0 | 56.7 | 62.7 | 82.4 | 61.9 | 2.0 | 5000 |
|
5KP54CA |
P600 |
双向 |
54.0 | 60.0 | 66.3 | 87.1 | 58.6 | 2.0 | 5000 |
|
5KP58CA |
P600 |
双向 |
58.0 | 64.4 | 71.2 | 93.36 | 54.5 | 2.0 | 5000 |
|
5KP60CA |
P600 |
双向 |
60.0 | 66.7 | 73.7 | 96.8 | 52.7 | 2.0 | 5000 |
|
5KP64CA |
P600 |
双向 |
64.0 | 71.1 | 78.6 | 103.0 | 49.5 | 2.0 | 5000 |
|
5KP70CA |
P600 |
双向 |
70.0 | 77.8 | 86.0 | 113.0 | 45.1 | 2.0 | 5000 |
|
5KP75CA |
P600 |
双向 |
75.0 | 83.3 | 92.1 | 121.0 | 42.1 | 2.0 | 5000 |
|
5KP78CA |
P600 |
双向 |
78.0 | 86.7 | 95.8 | 126.0 | 40.5 | 2.0 | 5000 |
|
5KP85CA |
P600 |
双向 |
85.0 | 94.4 | 104.0 | 137.0 | 37.2 | 2.0 | 5000 |
|
5KP90CA |
P600 |
双向 |
90.0 | 100.0 | 111.0 | 146.0 | 34.9 | 2.0 | 5000 |
|
5KP100CA |
P600 |
双向 |
100.0 | 111.0 | 123.0 | 162.0 | 31.5 | 2.0 | 5000 |
|
5KP110CA |
P600 |
双向 |
110.0 | 122.0 | 135.0 | 177.0 | 28.8 | 2.0 | 5000 |
|
5KP120CA |
P600 |
双向 |
120.0 | 133.0 | 147.0 | 193.0 | 26.4 | 2.0 | 5000 |
|
5KP130CA |
P600 |
双向 |
130.0 | 144.0 | 159.0 | 209.0 | 24.4 | 2.0 | 5000 |
|
5KP150CA |
P600 |
双向 |
150.0 | 167.0 | 185.0 | 243.0 | 21.0 | 2.0 | 5000 |
|
5KP160CA |
P600 |
双向 |
160.0 |
178.0 | 197.0 | 259.0 | 19.7 | 2.0 | 5000 |
|
5KP170CA |
P600 |
双向 |
170.0 | 189.0 | 209.0 | 275.0 | 18.5 | 2.0 | 5000 |
|
5KP180CA |
P600 |
双向 |
180.0 | 201.0 | 222.0 | 292.0 | 17.5 | 2.0 | 5000 |
|
5KP190CA |
P600 |
双向 |
190.0 | 211.0 | 233.0 | 308.0 | 16.5 | 2.0 | 5000 |
|
5KP210CA |
P600 |
双向 |
210.0 | 237.0 | 263.0 | 340.0 | 14.6 | 2.0 | 5000 |
注：对以上名词进行解释

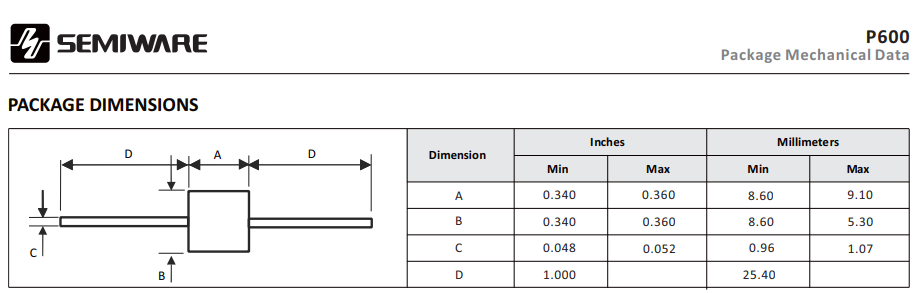

产品尺寸图（p600）
