通用TVS(DO-41)单向瞬态抑制二极管产品型号：TVS封装DO-41

产品简介：赛米微尔通用型TVS瞬态抑制二极管，TVS瞬态抑制二极管产品,具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其...

重点参数：

额定电压(DC)

5.8V~450.0V

包装

DO-41

配置

单向

击穿电压

6.5V~550.0V

品牌

赛米微尔

功率

400W

产品应用：

产品详情

产品特性

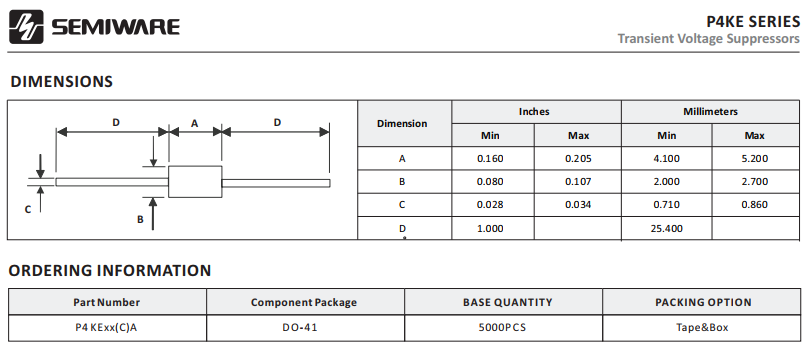

1、采用标准Axial轴向型DO-41封装；

2、10×1000μs波形时的峰值脉冲功率为400W，重复频率（工作循环）: 0.01%；

3、快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏电流小；

6、可保证高温焊接: 接线端260°C/40秒。

7、不含卤素且符合RoHS及Reach测试标准；

应用

1、I/O接口；

2、交直流电源；
3、低频信号传输线（RS232、RS485等）；

产品型号及参数

通用TVS单向瞬态抑制二极管
产品型号 Part Number	包装 Package	配置 Configuration	截止电压 Vrwm [max] (V)	最小击穿电压 Vbr [min] (V)	最大击穿电压 Vbr [max] (V)	钳位电压 Vc @Ipp [max] (V)	峰值电流 Ipp [max] (A)	漏电流 IR [max] (µA)	功率 Ppp [min] (W)
P4KE550A	DO-41	单向	467.0	522.0	577.5	760.0	0.5	1.0	400
P4KE540A	DO-41	单向	459.0	513.0	567.0	740.0	0.5	1.0	400
P4KE530A	DO-41	单向	450.0	503.5	556.5	725.0	0.6	1.0	400
P4KE510A	DO-41	单向	434.0	485.0	535.0	698.0	0.6	1.0	400
P4KE480A	DO-41	单向	408.0	456.0	504.0	658.0	0.6	1.0	400
P4KE440A	DO-41	单向	376.0	418.0	462.0	602.0	0.7	1.0	400
P4KE400A	DO-41	单向	342.0	380.0	420.0	548.0	0.8	1.0	400
P4KE350A	DO-41	单向	300.0	332.5	367.5	482.0	0.8	1.0	400
P4KE300A	DO-41	单向	256.0	285.0	315.0	414.0	1.0	1.0	400
P4KE250A	DO-41	单向	214.0	237.5	262.5	344.0	1.2	1.0	400
P4KE220A	DO-41	单向	185.0	209.0	231.0	328.0	1.2	1.0	400
P4KE200A	DO-41	单向	171.0	190.0	210.0	274.0	1.5	1.0	400
P4KE180A	DO-41	单向	154.0	171.0	189.0	246.0	1.6	1.0	400
P4KE170A	DO-41	单向	145.0	161.5	178.5	234.0	1.7	1.0	400
P4KE160A	DO-41	单向	136.0	152.0	168.0	219.0	1.8	1.0	400
P4KE150A	DO-41	单向	128.0	142.5	157.5	207.0	1.9	1.0	400
P4KE130A	DO-41	单向	111.0	123.5	136.5	179.0	2.2	1.0	400
P4KE120A	DO-41	单向	102.0	114.0	126.0	165.0	2.4	1.0	400
P4KE110A	DO-41	单向	94.0	104.5	115.5	152.0	2.6	1.0	400
P4KE100A	DO-41	单向	85.5	95.0	105.0	137.0	2.9	1.0	400
P4KE91A	DO-41	单向	77.8	86.5	95.5	125.0	3.2	1.0	400
P4KE82A	DO-41	单向	70.1	77.9	86.1	113.0	3.5	1.0	400
P4KE75A	DO-41	单向	64.1	71.2	78.8	103.0	3.9	1.0	400
P4KE68A	DO-41	单向	58.1	64.6	71.4	92.0	4.3	1.0	400
P4KE62A	DO-41	单向	53.0	58.9	65.1	85.0	4.7	1.0	400
P4KE56A	DO-41	单向	47.8	53.2	58.8	77.0	5.2	1.0	400
P4KE51A	DO-41	单向	43.6	48.5	53.5	70.1	5.7	1.0	400
P4KE47A	DO-41	单向	40.2	44.6	49.4	64.8	6.2	1.0	400
P4KE43A	DO-41	单向	36.8	40.9	45.1	59.3	6.8	1.0	400
P4KE39A	DO-41	单向	33.3	37.0	41.0	53.9	7.4	1.0	400
P4KE36A	DO-41	单向	30.8	34.2	37.8	49.9	8.0	1.0	400
P4KE33A	DO-41	单向	28.2	31.4	34.6	45.7	8.8	1.0	400
P4KE30A	DO-41	单向	25.6	28.5	31.5	41.4	9.7	1.0	400
P4KE27A	DO-41	单向	23.1	25.6	28.4	37.5	10.7	1.0	400
P4KE24A	DO-41	单向	20.5	22.8	25.2	33.2	12.1	1.0	400
P4KE22A	DO-41	单向	18.8	20.9	23.1	30.6	13.1	1.0	400
P4KE20A	DO-41	单向	17.1	19.0	21.0	27.7	14.4	1.0	400
P4KE18A	DO-41	单向	15.3	17.1	18.9	25.2	15.9	1.0	400
P4KE16A	DO-41	单向	13.6	15.2	16.8	22.5	17.8	1.0	400
P4KE15A	DO-41	单向	12.8	14.2	15.8	21.2	18.9	1.0	400
P4KE13A	DO-41	单向	11.1	12.3	13.7	18.2	22.0	1.0	400
P4KE12A	DO-41	单向	10.2	11.4	12.6	16.7	23.9	1.0	400
P4KE11A	DO-41	单向	9.4	10.4	11.6	15.6	25.6	1.0	400
P4KE10A	DO-41	单向	8.6	9.5	10.5	14.5	27.6	10.0	400
P4KE9.1A	DO-41	单向	7.8	8.7	9.6	13.4	29.9	50.0	400
P4KE8.2A	DO-41	单向	7.0	7.8	8.6	12.1	33.1	200.0	400
P4KE7.5A	DO-41	单向	6.4	7.1	7.9	11.3	35.4	500.0	400
P4KE6.8A	DO-41	单向	5.8	6.5	4.1	10.5	38.1	1000.0	400
