通用TVS(DO-201)单向瞬态抑制二极管 产品型号：TVS封装DO-201

产品特性

2、10×1000μs波形时的峰值脉冲功率为1500W，重复频率（工作循环）: 0.01%；

3、快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏电流小；

6、可保证高温焊接: 接线端260°C/40秒。

7、不含卤素且符合RoHS及Reach测试标准；

应用

1、I/O接口；

2、交直流电源；
3、低频信号传输线（RS232、RS485等）；

产品型号及参数

注：对以上名词进行解释

• 产品型号 Part Number：也是物料型号；

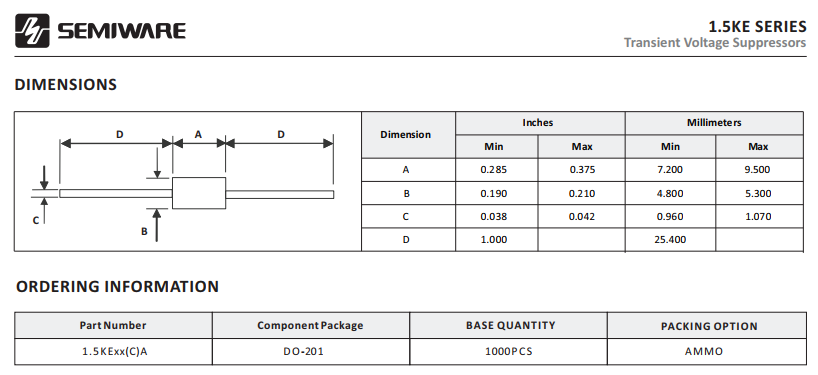

• 包装 Package：产品封装（见下图）；
• 配置 Configuration：第一个字母B表示双向，第一个字母U表示单向；
• 截止电压 Vrwm [max] (V)：也可以叫正常工作电压，额定电压；
• 最小击穿电压 Vbr [min] (V)：在最小击穿电压和最大击穿电压之间都是正常的；
• 最大击穿电压 Vbr [max] (V)：在最小击穿电压和最大击穿电压之间都是正常的；
• 钳位电压 Vc @Ipp [max] (V)：钳位电压，也可以叫做残压，就是一个浪涌打过来，器件钳位泄放有一部分电压留下来就是残留电压；
• 峰值电流 Ipp [max] (A)：最大允许通过的峰值电流；
• 漏电流 IR [max] (µA)：是漏电流；
• 功率 Ppp [min] (W)：功率大小；
